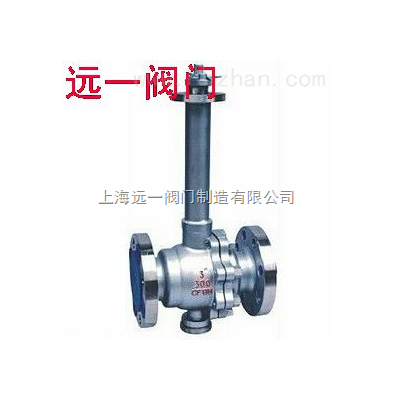

低温球阀DQ41F-16P/25P/40P/R/RL

低温球阀产品介绍:

低温阀门有二种阀盖设计形式。*种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（31 6夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃（320oF）的低温下使用，一般将阀门设计成加长式阀盖。

低温球阀设计结构与特征：

符合 API602，MSS-SP-118和BS6364。检验与测试按API598，标记按MSS-SP-25。
采用以下结构
全径或缩径
自定心压板压套式
螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
整体式上密封座
阀座带有压力平衡孔（用于闸阀、球阀）
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合（NPT）ANSI/AMME B1.20.1
客户要求特殊延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的特殊低温测试
明杆支架型（OS&Y）

标准材质明细表：

序号	零件名称	CS to ASTM		SS to ASTM
序号	零件名称	Type A352 LF2	Type A352 LF3	Type F304（L）	Type F304（L）
1.2	阀体 /阀盖	type A352 LF2	Type A352 LF3	TypeF304（L）	A182 F304（L）
3	等长双头螺栓	A193L7镀镉	A193 B8	A193 B8	A193 B8M
4	螺母	A193L7镀镉	A194 8	A194 8	A194 8M
5.8	密封圈、垫片	RTFECu粉/尼龙1010/PPL
6	球体	A182 F304	A182 F304（L）	A182 F304（L）	A182 F31 6（L）
7	阀杆	A182 F304	A182 F304（L）	A182 F304（L）	A182 F3l 6（L）
9-10	止推片、填料	RTFECu粉/尼龙1010/PPL，碳素纤维
11	压盖	A105	A351 CF8
12	定位片	A182 F321
13	扁螺母	A193L7镀镉	A194 8	A194 8	A194 8
14	内六角螺栓	A193L7镀镉	A193 B8	A193 B8	A193 B8
15	手柄	Q325A
适用温度		≥ -40℃	≥ -101℃	≥-196℃

尺寸（mm）和重量（kg）：

DN	Inch	L	d	Ll	D	D1	H	W
15	1/2	92	13	9.6	36	21.8	230	160
20	3/4	111	18	12.7	42	27.3	260	220
25	1	127	23	12.7	52	33.8	280	220
32	11/4	140	28	12.7	60	42.6	290	250
40	11/2	152	35	12.7	68	48.7	320	300
50	2	178	45	15.9	80	61.2	340	350

注意：客户需求的其他材质也可采用。密封面材料配对由客户内件代号决定。 As=合金钢：ss=不锈钢
