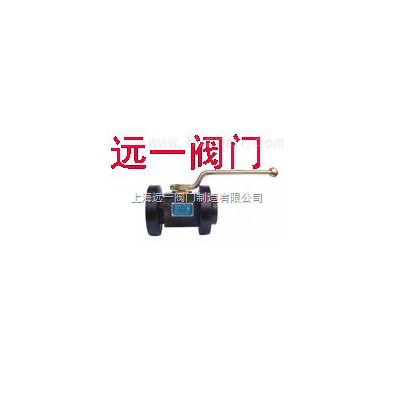

KHBF法兰高压球阀

KHBF法兰高压球阀产品简介：

KHBF（KHMF）法兰高压球阀适用于液压系统和化工系统的各种管路上，作启闭用。适用介质:液压油、水一乙二醇、其它混合液体。公称压力PN：31.5MPa .（PN50MPa的要定做）工作温度:-20~65℃。

KHBF工作原理：

KHBF（KHMF）是通过旋转控制芯轴使球体从开启位置切换到关闭位置，系统压力将球体推向密封碗的无压制侧并无泄漏地切断液流。球阀不是设计为流量控制制阀，因此要么全开要么全闭以免损坏密封。为确保工作正确，必须要满足要求的压力和温度。手柄随球阀提供，但未装配。

KHBF产品特点：

1、通过控制手柄芯轴上的槽位观察开关位置。

2、通过限位销和限位垫限定开关位置。

3、无泄漏，不需要手工重调密封件。

4、采用浮球式密封原理，双侧密封。

5、全流量流通以便于介质的无阻尼流动。

6、可转动法兰以便于装配。

7、表面磷化。

8、法兰式高压球阀可提供不锈钢材质。

① 系列代号：KHBF（KHMF）系列法兰式球阀
② 公称通径：16、20、25、32、40、50mm
③ 压力范围：40、63、100、160、250、315bar
④ 阀体材料：1-钢
⑤ 球体材料：1-钢
⑥ 工作温度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡胶
⑧ 手柄形式：02-铝质直柄06-钢质曲柄09-不带手柄
⑨ 设计序号：由生产商定

KHBF尺寸表：
