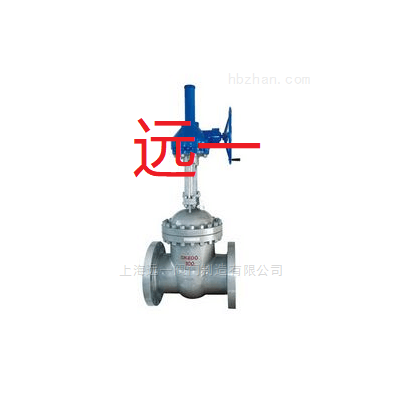

伞齿轮法兰闸阀Z541H-16C/Z541H-25/40

伞齿轮法兰闸阀概述：

Z541H-16C/Z541H-25/Z541H-40/Z541H-64/Z541H-100/Z541H-160/Z541Y-16C/ Z541Y-25/ Z541Y-40/ Z541Y-64/ Z541Y-100/ Z541Y-160/Z540H/Y/W伞齿轮法兰闸阀是zui常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量，闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。伞齿轮闸阀适用于石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。

伞齿轮法兰闸阀设计制造标准：

设计制造：GB/T12234-89

结构长度：GB/T12221-89

法兰连接尺寸：JB/T79-94

阀门检查和试验：GB/T13927-92

伞齿轮法兰闸阀主要性能参数：

型号PN工作压力/MPa适用温度/℃适用介质

Z540H-16C-16016~1601.6~16.0≤425水、蒸汽、油品

Z540Y-16C-16016~1601.6~16.0

Z540Y-16I-16016~1601.6~16.0≤550蒸汽、油品

Z540W16P-40P16~401.6~4.0≤150弱腐蚀性介质

Z540Y-16P-160P16~1601.6~16.0

Z540W-16R-40R16~401.6~4.0≤150腐蚀性介质

Z540Y-16R-160R16~1601.6~16.0

Z540Y-16PⅠ~40PⅠ16~401.6~4.0≤650热烟气等

Z540Y-16PⅡ~0PⅡ16~4016~4.0

伞齿轮法兰闸阀零部件材料：

型号材料

阀体、阀盖、闸板阀杆密封面填料

Z540H-16C~160碳素钢碳素钢堆焊铁基合金石棉石墨或柔性石墨

Z540Y-16C~160堆焊硬质合金

Z540Y-16I~160I铬钼合金钢铬钼合金钢堆焊硬质合金柔性石墨

Z540W-16P~160P铬镍钛不锈钢铬镍钛不锈钢本体材料聚四氟乙烯

Z540Y-16P~160P堆焊硬质合金柔性石墨

Z540W-16R~160R铬镍钼钛不锈钢铬镍钼钛不锈钢本体材料聚四氟乙烯

Z540Y-16R~160R堆焊硬质合金

Z540Y-16PⅠ~40PⅠ铬镍钛不锈钢铬镍钛不锈钢堆焊硬质合金柔性石墨

Z540Y-16PⅡ~40P

伞齿轮法兰闸阀主要外形尺寸：

DNLHD0重量/kgDNLHD0重量/kg

300500131064050460080024106402140

350550146864067470090026006403275

400600178064095080010028607203920

45065018806401300900110031707204435

50070021106401530—————
