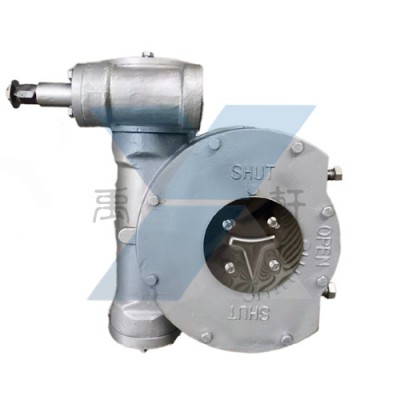

QDX3-S10铸钢涡轮箱,蝶阀手动装置,手动铸钢涡轮头

上海禹轩阀门生产的QDX3二级传动不锈钢涡轮箱,S系列多部分回转型阀门手动装置是一种90°回转型阀门驱动装置,二级传动不锈钢涡轮头,二级传动不锈钢执行器,双级手动装置适用于大规格的球阀、蝶阀、旋塞阀等类阀门。通常增设***蜗轮减速机构，组合成双级传动，又称二级传动，增加力矩和速比,以减少手动操作力。阀门手动装置特殊型可输出360°多回转型。产品共有12个型号-QDX3-S4,QDX3-S5,QDX3-S6,QDX3-S7,QDX3-S8,QDX3-S9,QDX3-S1O,QDX3-S11,QDX3-S12,QDX3-S13,QDX3-S13D,QDX3-S14,蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。

QDX3-S10铸钢涡轮箱,蝶阀手动装置,手动铸钢涡轮头结构特点

1蜗轮箱装有限位螺钉可在全开OPEN或全 CLOS闭两个位置上调整。

2蜗轮副自锁,操作简单。

3开关指示牌直接在蜗轮上连接,指示准确直观。

4可根据用户需要,附有结合子,制成不同的孔径、孔型,适应性强,互换性强。产品出厂时装有专用润滑脂,外壳密封防水。检验蜗轮箱的真实性,一定要求阀门的生产企业提供真实、准确的检验报告

QDX3二级传动不锈钢涡轮箱检验过程

①原材料的检验一原铁中CSLMn,PS等的成分含量以及焦炭的质量等

④铸件的检验金相试验,延伸率试验,强度试验等

④密封试验一双面泵压试验及多次开关试

QDX3二级传动不锈钢涡轮箱产品应用

QDX3-S系列多部分回转型阀门手动装置是一款主要用于阀门驱动开关的一种驱动装置，起到连接传动的作用，箱体壳采用灰铸铁、球墨铸铁、铸钢、不锈钢材料,外观美观大方,体积小重量轻,设计合理输出转矩大,省力轻便。常用于阀门驱动，减速机驱动,风门驱动,闸门驱动,蝶阀，球阀，旋塞阀驱动等。上海禹轩生产的阀门手动装置具有耐磨，耐用，不卡等优的特点，欢迎来人到工厂实地考察选用。公司除了生产不锈钢蜗轮箱单级蜗轮箱、电动蜗轮箱、管网蜗轮箱、双级蜗轮箱、双级电动蜗轮箱、分离式蜗轮箱、出口型蜗轮箱、信号蜗轮箱、BA伞齿轮等类型的驱动装置，公司还生产工业阀门全系列。

QDX3二级传动不锈钢涡轮箱连接尺寸结构图

型号					S6	S7	S8	S9	S1O	S1 1	S12	S13	S13D	S14
型号		G3	G4	G5	G6	G7	G8	G9	G10	G1 1	G12	G13	G13D	G14
技术参数
速比		483:1	495:1	621:1	456:1	551:1	583:1	682:1	1005:1	1920:1	2407:1	2703:1	3162:1	3015:1
单人操作	输入力矩Nm	80	80	80	1 40	1 40	165	165	195	195	240	240	280	280x2
单人操作	输出力矩Nm	750	1500	3000	5700	7000	8600	10100	17500	33500	51000	58000	79700	152000
多人操作	输入力矩Nm								195x2	165x2	195x2	240x2	280x2	280x3
多人操作	输出力矩Nm								35000	55000	84500	116000	150000	220000
限位调整		±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°
蝶阀-DN		125 -150	200 -250	300 -350	400 -450	500 -600	700	800	900 -1000	1100 -1200	1400 -1600	1600 -1800	1800 -2200	2200 -2600
球阀-DN		80	100	150	200	250-300	350	400	500	600	700	800	900	1000-1200
