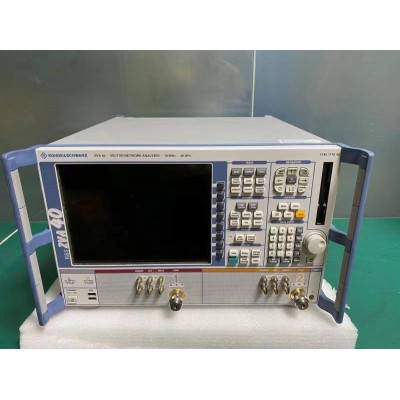

罗德与施瓦茨ZVA40矢量网络分析仪

罗德与施瓦茨ZVA40矢量网络分析仪 JIANG

简单介绍：

罗德与施瓦茨网络分析仪ZVA40 ZVA 系列产品属于矢量网络分析仪，*多可支持 4 个信号源，可以地测量高达 110 GHz 的信号。 需要对高性能、多功能型有源或无源组件和模块进行要求的测量时，该系列产品是理想的选择。 其高频型产品的频率范围*大可扩展至 500 GHz。

详情介绍：

罗德与施瓦茨网络分析仪ZVA40；矢量网络分析仪ZVA40；罗德与施瓦茨ZVA40；德国R&S ZVA40

ZVA 系列产品属于矢量网络分析仪，*多可支持 4 个信号源，可以地测量高达 110 GHz 的信号。 需要对高性能、多功能型有源或无源组件和模块进行要求的测量时，该系列产品是理想的选择。 其高频型产品的频率范围*大可扩展至 500 GHz。

R&S®ZVA 已经成为解决绝大多数挑战性应用的里程碑式产品：

**台频率可高达 67 GHz，并且含两路内部源的矢量网络分析仪，可以地对放大器和混频器进行测量

• 线性和非线性放大器和混频器测量：
° 对混频器变频损耗的矢量误差校正幅度和相位进行测量
° 对带内置本振的群延时和相对相位进行测量
° 对混频器的变频损耗和互调进行测量
° 对放大器进行互调和 Hot S 参数进行测量
• 脉冲测量：
° **台中频带宽高达 30 MHz 的矢量网络分析仪，用于对工作频率高达 67 GHz的放大器和混频器进行脉冲测量（详细内容请参见“应用”和“选件”）
° 对脉宽小于 50 ns 的脉冲信号进行分辨率高达 12.5 ns 的脉冲包络测量
° 频率和功率扫描式的脉内测量
• **台工作频率高达 50 GHz 、可以产生相位相干信号的矢量网络分析仪
° 采用真差分模拟，可以、简便地测试平衡待测设备
° 输入到DUT 参考面上的信号的幅值和相位关系支持用户自定义
• 校准
° 多功能校准技术：TOSM、TRL/LRL、TOM、TRM、TNA 和 UOSM
° 方便、快捷的矢量混频器校准功能和带有“未知通路”校准 UOSM的“适配器去除功能”
