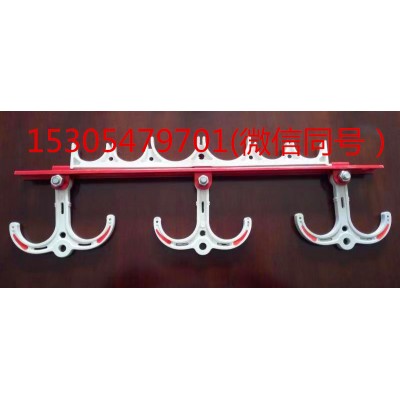

矿用电缆挂钩 矿用阻燃电缆挂钩 PVC电缆挂钩

一、概述

1、产品介绍

矿用电缆挂钩可根据所架设电缆的根数灵活使用，在架设、撤除、增加、更换电缆时

能达到省时、省工、省力。是目前煤矿井下架设电缆时极为理想的架设附件。

2、适用范围

 本系列矿用电缆挂钩可替代传统用钢材制作电缆挂钩及相应的支承件，适用于矿山、地面及地下通道架设电缆，尤其用于煤矿井下架设电缆。

3、产品特点

①阻燃、抗静电

－挂钩的抗静电及阻燃成分均匀分布在挂钩本体内，因而抗静电及阻燃性能指标不会因使用时间而受到影响，抗静电及阻燃性能均符合煤矿行业标准，适用于井下易燃易爆的工作场所。

 ②质轻、安装方便

－电缆挂钩密度小、重量轻、成本低、运输、安装方便，用在井下安装时不仅能降低工人劳动强度，提高工作效率，而且工程综合造价低。

③抗老化、耐腐蚀

－电缆挂钩抗老化性能好，不易脆化，具有良好的韧性，吸收冲击力。

④，使用寿命长。在正常条件下使用，寿命可达到50年。

四、主要技术参数

 1、电缆挂钩挂杆z大拉断力不小于3500N；

2、 电缆挂钩弧形钩承重不小于50kg；

 3、电缆挂钩试件上、下两个表面的表面电阻算术平均值均不大于3×108 Ω。

 4、电缆挂钩承重不小于210kg。

五、产品主要型号规格

主电缆挂钩：1.保险凸扣；2.挂孔；3.直杆；4.保险凹槽；5.挂柱；6.反光标志；7.弧形钩（挂电缆用）；8.备用孔。
钢丝绳挂钩：1.保险凹槽；2.挂柱；3.小弧形钩（挂钢丝绳用）；4.定位螺丝。
定位件：1.保险凸扣；2.挂孔。

六、安装与注意事项

 1、安装说明

①根据电缆型号及外径的大小选择适合的电缆挂钩，每1.2～1.8m(也可以以电缆不下垂为限)为一下悬挂单元，每一单元根据电缆根数悬挂一个或多个电缆挂钩。

②两个电缆挂钩串联时，先将一个电缆挂钩的挂孔对准另一个电缆挂钩的挂杆，用力按入，

使挂杆完全进入挂孔，使电缆挂钩的保险扣刚好嵌入另一个电缆挂钩的凹槽中。多个电缆挂钩的两两串联，依次类推。多个电缆挂钩的两两串联，依次类推。

③悬挂时，先将专门螺栓或其它悬挂件穿过挂孔将电缆挂钩固定在井壁上，电缆挂钩固定时，弧形钩呈垂直下垂状。如多根电缆悬挂需采用相应个数的电缆挂钩两两串联悬挂。施工人员在地面上先将挂钩两两串联，再依前法固定。

④一组电缆挂钩(串联)固定完毕,施工人员依次将电缆小心送入电缆挂钩的弧形钩,完成单元悬挂任务。

2、注意事项

①每一列挂钩可以组合的数量不宜超过z上面挂钩的z大承载量，串联挂钩不宜超过10个。

②为提高悬挂质量，挂钩的z大承重直杆段在静止时z好墙壁，如无滕做滕，应适当减帑串联个数或增加单元组。

③严禁施工人员超过z大承载使用挂钩，以免造成断裂。

④确认止脱钩进入保险栓后，施工人员才可以辐帄电缆。

⑤确认电缆整体进入电缆挂钩的弧形钩后，施工人员才可以放开电缆。

⑥反光标志应清晰、张贴位置正确，反光标志在黑暗处灯光照射下的观察距离应达到

10m

以上。
