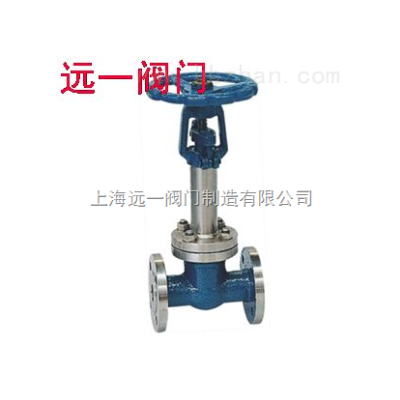

低温闸阀DZ40W、DZ41W/Y-16P/25P/40P
产品名称：低温闸阀，不锈钢低温闸阀，DZ40W/Y DZ41W/Y
技术要求:
1、设计、制造及验收按JB/T 7749-95
2、主体材料：LCB、LF1、LF3、LC3、CF8、F304等
3、结构长度按GB/T 12221-1989标准
4、法兰连接尺寸按JB/T 79-1994标准
5、适用温度：-46～196°C
6、阀门的检验和试验按JB/T 9092-1999标准
| 型号 |
公称压力（MPa） |
尺寸（mm） | ||||||||||
| DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | ||
| DZ40W/Y DZ41W/Y | 1.6 | L | 250 | 265 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
| H | 525 | 570 | 647 | 779 | 866 | 1208 | 1422 | 1652 | 1842 | 2075 | ||
| Do | 240 | 280 | 280 | 320 | 320 | 400 | 450 | 560 | 640 | 720 | ||
| 重量（Kg） | 24 | 32 | 40 | 55 | 81 | 220 | 302 | 452 | 618 | 863 | ||
| DZ40W/Y DZ41W/Y | 2.5 | L | 250 | 265 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
| H | 550 | 590 | 680 | 810 | 1015 | 1240 | 1452 | 1682 | 1872 | 2105 | ||
| Do | 240 | 280 | 280 | 320 | 360 | 400 | 450 | 560 | 640 | 720 | ||
| 重量（Kg） | 27 | 41 | 56 | 75 | 145 | 242 | 307 | 500 | 670 | 916 | ||
| DZ40W/Y DZ41W/Y | 4.0 | L | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 |
| H | 570 | 610 | 700 | 830 | 1050 | 1252 | 1470 | 1700 | 1890 | 2125 | ||
| Do | 280 | 280 | 320 | 360 | 400 | 450 | 560 | 640 | 720 | 720 | ||
| 重量（Kg） | 28 | 42 | 58 | 78 | 171 | 291 | 399 | 574 | 740 | 920 | ||
