MSOX3104T是德科技数字混合示波器

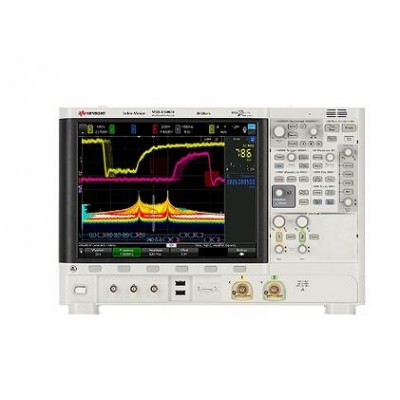

KEYSIGHT MSOX3104T数字混合示波器

MSOX3104T混合示波器美国安捷伦MSOX3104T数字示波器|安捷伦示波器

InfiniiVision MSOX3104T JIANG

数字通道 416

带宽1 (–3 dB) 1 GHz

计算得出的上升时间 (10-90%) ≤ 450 ps

zui大采样率 5 GSa/s 全部通道; 2.5 GSa/s 半通道

zui大存储深度 标配 4 Mpts, 标配分段存储器

显示屏尺寸和类型 8.5 英寸触控电容屏/支持手势操作

波形波形捕获率 > 1,000,000 个波形/秒

硬件 大约 20 MHz (可选择

垂直分辨率 8 位(采用均值法后测量分辨率可增加到12 位)

直流垂直精度 ±[直流垂直增益精度  直流垂直偏置精度  0.25% 全量程]

直流垂直增益精度 ± 2.0% 全量程

直流垂直偏置精度 ± 0.1 格 ± 2 mV ± 偏置设置值的 1%

可检测到的zui小脉宽 5 ns

通道间偏移 2 ns (典型值); 3 ns (zui大值

触发源 模拟通道 (1 至 4)、数字通道(D0 至 D15)、行、外部、WaveGen (1 或 Mod) (FM/FSK)

显示屏 8.5 英寸触控电容屏/支持手势操作

分辨率 800 (水平) x 480 (垂直) 像素格式 (屏幕区域)

zui形波形捕获率 > 1,000,000 波形/秒
标配端口 后面板上有 1 个 USB 2.0 高速设备端口。支持 USBTMC 协议。两个 USB 2.0 高速主机端口, 前面板和后面板，支持存储设备，打印机和键盘

功耗 100 W

电源电压范围 100-120 V, 50/60/400 Hz; 100-240 V, 50/60 Hz ±10% 自动调节量程

温度 工作: 0 至 55 °C；非工作: –30 至 71 °C

湿度 工作: ≤ 40 °C 时, 相对湿度高达 80%; 50 °C 时, 相对湿度高达 45%；非工作: 40°C时 相对湿度高达95%; 50°C 时 相对湿度高达45%

安全性 UL61010-1 第 2 版, CAN/CSA22.2 No. 61010-1-04

振动 满足 IEC60068-2-6 和 MIL-PRF-28800; 3 类随机振动

冲击 满足 IEC 60068-2-27 和 MIL-PRF-28800; 3 类随机振荡; 工作条件下: 30 g、 正弦波。11 ms 持续时间、沿主轴 3 次冲击/轴、共 18 次冲击)

尺寸 381 mm (15 英寸) 宽 x 204 mm (8 英寸) 高 x 142 mm (5.6 英寸) 深
