输电线路舞动在线监测装置

一、产品描述：
导线舞动是输配电线路普遍存在的一种现象，由于其形态上下左右摇晃，输电线路的舞动可能会酿成灾难性事故，轻则导致输电设备的破坏，重则可导致部分区域的供电问题。长时间下去，电杆、横担等所受的应力增加，对杆塔直接损伤其降低使用寿命。根据历年统计的结果，我们将线路舞动得出来的实验，整理并研发了一套输电线路舞动在线监测装置设备，对输电导线进行实时的舞动数据采集。

二、工作原理：

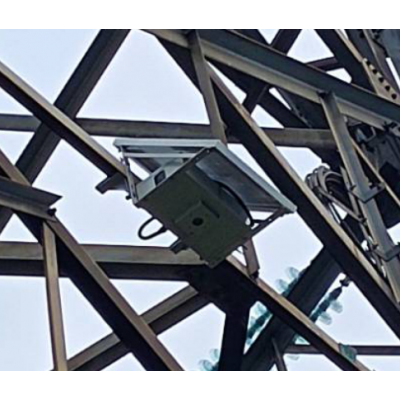

输电线路舞动在线监测装置采用风光互补进行前端供电，实时对户外电源的z大利用。系统通过远程采集舞动、微气象、图像数据，然后把数据进行数字化压缩编码，z后利用4g/3g/gprs/cdma无线传输模块将现场数据已IP包的方式发送到数据监控中心。监控中心通过数据监控客户端实时浏览观测各监控点的现场情况，维护监控人员通过从现场发送来的舞动、微气象、图像等数据进行分析对比，如出现异常的预警信息，即立刻做出相应的应急处理，以确保高压线路的安全运行。

三、产品功能：
1、具有自动分析报警提示值班人员功能。
2、监控容量大,可设多级用户的权限管理。
3、具有高温、低温环境下工作,具有自加热功能。
4、采用高效的太阳能及蓄电池供电方式,可以远程控制球机电源。

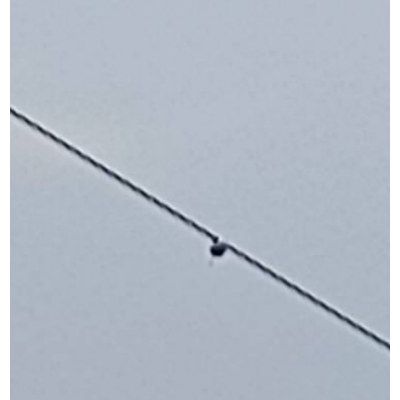

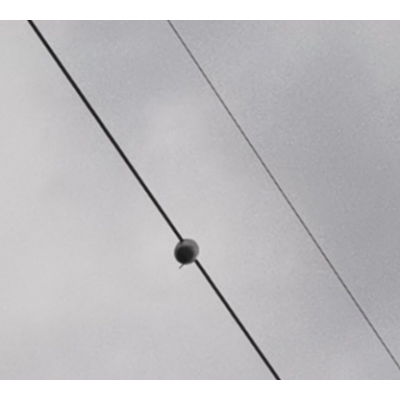

5、具有远程控制采集导线风偏(舞动、弧垂)数据及完善的管理功能。
6、采用无线3G/GPRS/CDMA网络传送导线风偏(舞动、弧垂)数据给监控中心系统。
7、采用三层高品质密封金属盒,具有良好的抗电磁干扰能力、封闭、防雷、防雨、防尘等功能。

四、技术参数：
工作电压：   DC12V
功率：       6W(瞬间z大:30W)
通信方式：    3G/GPRS/EDGE/CDMA1X
测量范围：    ±90°
测量轴：      X-Y
灵敏度误差：  ±0.5%
分辨率：      0.01°
精度：        0.02°
相对湿度测量范围：   0~100%RH,基站智能新风系统,准确度:≤±3%RH;
工作温度范围：   -40℃~85℃;
防护等级：    IP66

五、总结：
输电线路舞动在线监测装置能对输电导线进行实时的舞动数据采集，以实现导线舞动情况的监控,通过图像识别处理,辅助诊断舞动信息处理，并将数据传输回后端展示，作为电力运维人员对线路运维的参考数据。以上是本设备输电线路舞动在线监测装置的产品信息说明，如您还有不了解的，或想要咨询更多的，欢迎来电联系深圳特力康科技有限公司任哈哈：手机号码13682351635（微信同号可加）; QQ:1920671927; 座机号：0755-29500762
公司网站：//www.sztlk.com
定制产品，报价为市场当前发布时参考区间价，实际价电议。

六、注意事项：
1，应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；
2，应注意避免太阳能板受外界较强冲击，造成太阳能板破损；
3，安装时应尽量让太阳能板对着阳光方向；
4，安装设备时应关断电源开关，在安装完成后再打开带能源开关；
5，严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。
