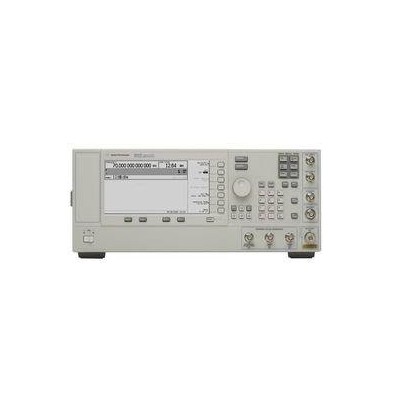

E8267D安捷伦矢量信号发生器Agilent

频率选件

1 GHz 时的输出功率

-130 dBm 至 21 dBm

1 GHz 时，20 kHz 频偏处的相位噪声

-143 dBc/Hz

频率转换

< 16 ms

1 GHz 时的谐波

≤ 28 至 ≤ -55 dBc

IQ 内部/外部调制带宽

80 MHz 至 4 GHz

1 GHz 时的非谐波

≤ 50 至 ≤ -80 dBc

扫描模式

· 列表

· 步进

· 斜波

基带发生器模式

波形回放与实时

软件——通用

· 模拟 I/Q 输入

· 定制 I/Q 图

· 数字 I/Q 输入

· I/Q 波形

· 抖动注入

· 多音，NPR

· 噪声（AWGN）

· 脉冲

· 实时 I/Q

· AM, FM, PM

· ASK

· FSK, MSK

· MATLAB

· PSK

· QAM

软件——蜂窝/无线连通性

· 蓝牙

· 1xEV-DO

· 802.11 WLAN

· 802.16 WiMAX

· EDGE Evolution

· GPRS/EGPRS

· GSM/EDGE

· HSPA, HSPA

· NADC, PDC

· PHS, DECT

· TD-SCDMA

· TETRA, APCO

· UWB

· W-CDMA

· cdma2000

· cdmaOne

软件——音频/视频广播

· ATSC, ATSC-M/H

· CMMB

· DOCSIS DS

· DTMB

· DVB-C/S/S2

· DVB-T/H/T2

· ISDB-T/TSB/TB/Tmm

· J.83 Annex A/B/C

软件——检测/定位/跟踪/导航

· GNSS 波形

· 雷达

· GPS

波形回放存储器

64 Msa

1 GHz 时的频率调制大偏移

2 MHz

100 kHz 频偏时的频率调制率

直流至 10 MHz

普通模式下的相位调制大偏移

10 至 1280 rad

高带宽模式下的相位调制大偏移

1 rad 至 128 rad

幅度调制大深度

90％

幅度调制率

0 至 100 kHz

可用应用

 是

矢量

 是
