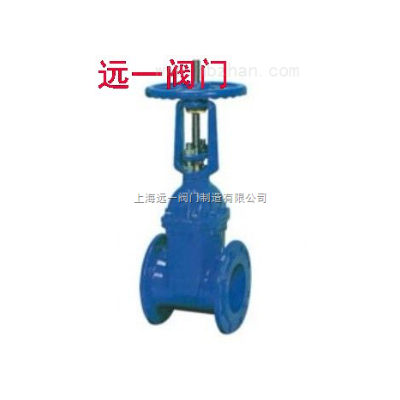

明杆弹性座封闸阀Z41X-10Q/Z41X-16Q

一、用途
我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

二、特点
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。

三、技术参数
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等

四、主要零件材料

序号	名称	材料
1	阀体	铸铁、球墨铸铁
2	闸门	球墨铸铁外覆EPDM
3	螺栓	镀锌
4	密封圈	NBR
5	阀盖	铸铁、球墨铸铁
6	阀杆	不锈钢
7	0型密封圈	NBR
8	止推垫	锡青铜
9	轴套	锡青铜
10	螺栓	镀锌
11	轴盖	铸铁、球墨铸铁
12	防尘罩	NBR
13	手轮	铸铁
14	紧固螺母	镀锌

五、外形尺寸

产品代号	公称口径	D		D1		N-φd		L	H
产品代号	公称口径	1.OMPa	1.6Mpa	1.0MPa	1.6MPa	1.OMpa	1.6MPa	L	H
RVC（H）X-0050	50	165		125		4—19		180	340
RVC（H）X-0065	65	185		145		4—19		190	370
RVC（H）X-0080	80	200		160		8—19		205	410
RVC（H）X-0100	100	220		180		8—19		230	450
RVC（H）X-0125	125	250		210		8—19		255	480
RVC（H）X-0150	150	285		240		8—23		267	550
RVC（H）X-0200	200	340		295		8—23	12—23	295	630
RVC（H）X-0250	250	405		350	355	12—23	12—28	335	750
RVC（H）X-0300	300	460		400	410	12—23	12—28	360	820
RVC（H）X-0350	350	520		460	470	16—23	16—28	381	980
RVC（H）X-0400	400	580		515	525	16—28	16—31	406	1010
RVC（H）X-0450	450	640		565	585	20—28	20—31	432	1270
RVC（H）X-0500	500	715		620	650	20—28	20—34	457	1270
RVC（H）X-0600	600	840		725	770	20—31	30—37	508	1390

注：

RVXX表示非明杆式闸阀	RREX表示明杆式附电动操作装置	RVEX表示非明杆式附电动操作装置
RVXP表示省力装置	RVCX表示非明杆式附传动帽	RVCH表示非明杆式附传动帽卧式操作装置
RRXX表示明杆式闸阀	RVHX表示非明杆式附手轮	RVHH表示明杆式附手轮卧
RRHX表示明杆式附手轮	RVHS表示非明杆式附信号显示器	PN25级另行订制
