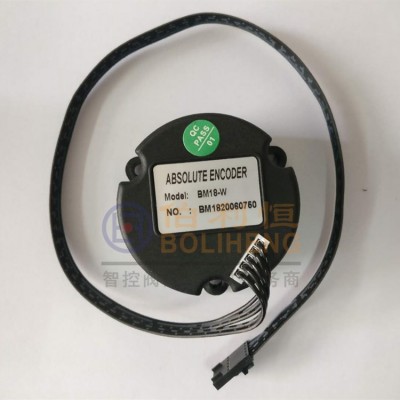

电动执行机构BM18-W-L65,BM18-C智能多圈编码器

电动执行机构BM18-W-L65,BM18-C智能多圈编码器

概述

18位（12位）多圈值编码器是专门为执行器行业和自动化行业研制开发的，可测量和记忆角度的位置，在量程范围内旋转角度和旋转圈数信息具有可靠性。电动执行机构BM18-W-L65,BM18-C智能多圈编码器

采用SSI接口（同步串行接口）传输单圈角度和多圈圈数值（UART可选配），该编码器12位单圈分辨率为4096（0.087度），多圈可记忆4096圈，单5V工作电压，掉电不丢失信号（不需要电池供电，机械记忆），机械零位可任意设定。抗干扰能力强，抗震、防尘。电动执行机构BM18-W-L65,BM18-C智能多圈编码器

基本工作原理

该编码器属于光电、磁混合编码器，它集密机、电、光、磁技术于一体。单圈角度由磁性编码器完成，多圈圈数通过6只光电编码盘记忆，所以编码器记忆的是位置信息，无论编码器上电与否，编码器都能记忆量程范围内的任何角度和圈数。6只编码盘记忆的是格雷码信息，通过CPU转换成自然二进制码输出。电动执行机构BM18-W-L65,BM18-C智能多圈编码器
