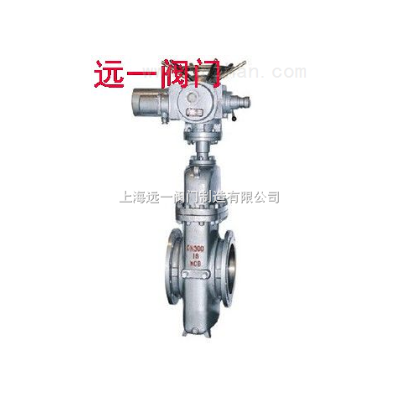

电动平板闸阀Z943WF-10C/Z943WF-16C/P
电动平板闸阀能源取用方便，信号传输速度快，传输距离远，便于集中控制，灵敏度和精度较高，与平板闸阀密封性好，开启轻松，*结合，可用于对工况要求高，防爆不易燃等恶劣环境，适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中。电动平板闸阀型号:Z943F Z943Y KZ943H KZ944F KZ944Y KZ943H。
技术标准:
设计标准按GB/T19672 API 6D
结构长度按GB/T 19672 API 6D
连接法兰按GB/T 9113 ASME B16.5
试验与检验按JB/T 9092 AIP 598
执行标准:
|
设计标准
|
结构长度
|
连接法兰
|
实验与检验
|
压力-温度
|
产品标识
|
|
JB/T 5298
|
JB/T 5298
|
JB/T 79
|
JB/T 5298
|
GB 9131
|
GB/T 12220
|
|
API 6D
|
API 6D
|
ANSI B16.5
|
API 6D
|
ANSI B16.34
|
MSS SP-25
|
|
零件名称
|
零部件材料
|
|||
|
JB/T7298
|
API 6D
|
|||
|
阀门/阀盖
|
WCB
|
WCB
|
A352-LCB
|
A351-CF8M
|
|
闸板
|
2Cr13ENP
|
20CrMoVSTL
|
ANSI 410ENP
|
ANSI 316ENP
|
|
阀杆
|
2Cr13
|
2Cr13
|
A182-F6a
|
A182-F316S
|
|
阀座
|
25PTFE
|
20CrMoVSTL
|
A105PTFE
|
A182-F316PTFE
|
|
填料
|
NBR/FPM
|
柔性石墨
|
聚四氟乙烯
|
|
|
垫片
|
18-8/柔性石墨
|
|||
|
螺栓
|
35
|
35CrMo
|
A193-B7M
|
A193-B8
|
|
适用温度
|
-29~250℃
|
-29~550℃
|
-46~250℃
|
-40~200℃
|
|
适用介质
|
水、油品
|
蒸汽、油品
|
丙烷、乙烯
|
硝酸类
|
主要外形和连接尺寸PN1.6MPa-2.5MPa：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
Do |
f |
b |
H |
H1 |
n-Φd |
|
凸面法法 RF （K）Z43WF-16C （K）Z543WF-16C （K）Z643WF-16C （K）Z943WF-16C |
50 |
178 |
160 |
125 |
100 |
250 |
3 |
16 |
584 |
80 |
4-Φ18 |
|
65 |
190 |
180 |
145 |
120 |
250 |
3 |
18 |
634 |
95 |
4-Φ18 |
|
|
80 |
203 |
195 |
160 |
135 |
250 |
3 |
20 |
688 |
100 |
8-Φ18 |
|
|
100 |
229 |
215 |
181 |
155 |
300 |
3 |
20 |
863 |
114 |
8-Φ18 |
|
|
125 |
254 |
245 |
210 |
185 |
350 |
3 |
22 |
940 |
132 |
8-Φ18 |
|
|
150 |
267 |
280 |
240 |
210 |
350 |
3 |
24 |
1030 |
150 |
8-Φ23 |
|
|
200 |
292 |
335 |
295 |
265 |
350 |
3 |
26 |
1277 |
168 |
12-Φ23 |
|
|
250 |
330 |
405 |
355 |
320 |
400 |
3 |
30 |
1491 |
203 |
12-Φ25 |
|
|
300 |
356 |
460 |
410 |
375 |
450 |
4 |
30 |
1701 |
237 |
12-Φ25 |
|
|
350 |
381 |
520 |
470 |
435 |
500 |
4 |
34 |
1875 |
265 |
16-Φ30 |
|
|
400 |
406 |
580 |
525 |
485 |
305 |
4 |
36 |
2180 |
300 |
16-Φ30 |
|
|
450 |
432 |
640 |
585 |
545 |
305 |
4 |
40 |
2440 |
325 |
20-Φ34 |
|
|
500 |
457 |
705 |
650 |
608 |
305 |
4 |
44 |
2860 |
360 |
20-Φ41 |
|
|
600 |
508 |
840 |
770 |
718 |
305 |
5 |
48 |
3450 |
425 |
20-Φ41 |
|
|
700 |
610 |
910 |
840 |
788 |
305 |
5 |
50 |
3960 |
460 |
24-Φ41 |
|
|
800 |
660 |
1020 |
950 |
898 |
305 |
5 |
52 |
4550 |
512 |
24-Φ41 |
|
|
900 |
711 |
1120 |
1050 |
998 |
250 |
5 |
54 |
5250 |
565 |
28-Φ48 |
|
|
1000 |
811 |
1250 |
1170 |
1110 |
250 |
5 |
56 |
5870 |
630 |
28-Φ18 |
|
|
2.5MPa |
50 |
178 |
160 |
125 |
100 |
250 |
3 |
20 |
584 |
80 |
4-Φ18 |
|
凸面法法 RF （K）Z43WF-25 （K）Z543WF-25 （K）Z643WF-25 （K）Z943WF-25 |
65 |
190 |
180 |
145 |
120 |
300 |
3 |
22 |
634 |
95 |
8-Φ18 |
|
80 |
203 |
195 |
160 |
135 |
350 |
3 |
22, |
388 |
100 |
8-Φ18 |
|
|
100 |
229 |
230 |
190 |
160 |
350 |
3 |
24 |
863 |
114 |
8-Φ23 |
|
|
125 |
254 |
270 |
220 |
188, |
350 |
3 |
28 |
940 |
132 |
8-Φ25 |
|
|
150 |
267 |
300 |
250 |
218 |
400 |
3 |
30 |
1030 |
150 |
8-Φ25 |
|
|
200 |
292 |
360 |
310 |
278 |
450 |
3 |
34 |
1277 |
168 |
12-Φ25 |
|
|
250 |
330 |
425 |
370 |
332 |
500 |
3 |
36 |
1491 |
203 |
12-Φ30 |
|
|
300 |
356 |
485 |
430 |
390 |
305 |
4 |
40 |
1701 |
237 |
16-Φ30 |
|
|
350 |
381 |
550 |
490 |
448 |
305 |
4 |
44 |
1875 |
265 |
16-Φ34 |
|
|
400 |
406 |
610 |
550 |
505 |
305 |
4 |
48 |
2180 |
300 |
16-Φ34 |
|
|
450 |
432 |
660 |
600 |
555 |
305 |
4 |
50 |
2440 |
325 |
20-Φ34 |
|
|
500 |
457 |
730 |
660 |
610 |
305 |
4 |
52 |
2860 |
360 |
20-Φ41 |
|
|
600 |
508 |
840 |
770 |
718 |
305 |
5 |
56 |
3450 |
425 |
20-Φ41 |
|
|
700 |
610 |
955 |
875 |
815 |
305 |
5 |
60 |
3960 |
460 |
24-Φ48 |
|
|
800 |
660 |
1070 |
990 |
930 |
305 |
5 |
64 |
4550 |
512 |
24-Φ48 |
|
|
900 |
711 |
1180 |
1090 |
1025 |
- |
5 |
66 |
5250 |
595 |
28-Φ54 |
|
|
1000 |
811 |
1305 |
1210 |
1140 |
- |
5 |
68 |
5870 |
660 |
28-Φ48 |
