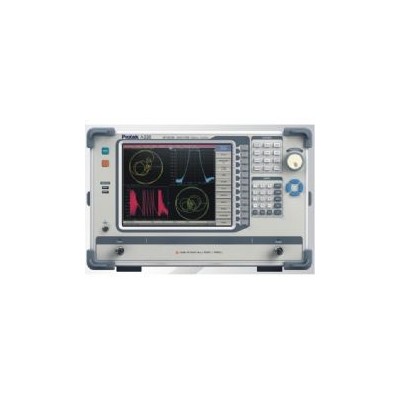

韩国 Protek A338  网络分析仪 蒋

频率范围:300kHz到8GHz

频率分辨率:1mHz
IF带宽设置:1Hz到30kHz
功率范围:-45dBm到10dBm
功率精度:±1dB
显示:10.4英寸TFT彩色液晶触摸屏
用户界面:USB2.0、以太网、键盘、鼠标、打印机、视频
测量参数：S11、S21、S12、S22
A333矢量网络分析仪测量通道数量:**大到16个独立的逻辑通道, 一个逻辑通道被定义为某一激励信号设置,如频率范围、测试点数、功率等每个逻辑通道在屏幕上作为独立的通道窗口显示。
数据**：**大到16个数据迹线显示在各自的通道窗口上,一个数据迹线显示被测器件的某一参数,如S参数、时域响应、输入功率响应。
存储**：16个数据迹线的每一个都能将当前值保存到存储器用于比较。
数据显示格式：对数幅值、线性幅值、相位、延长相位、群延迟、驻波比实部、虚部、史密斯圆图、极坐标
数据标记：每个迹线**大到16个标记,对增量标记操作可应用参考标记
史密斯圆图支持5种标记格式:线形幅值相位、对数幅值相位、R jX 和 G jB极坐标支持3种标记格式:线形幅值相位、对数幅值相位、实部、虚部标记功能
标记搜索:搜索**大值、**小值、峰值、左峰值、右峰值、目标值、目标左值、目标右值、带宽参数
A333矢量网络分析仪搜索范围设置:特定值**或单一操作搜索功能
通过标记设置参数:通过标记的激励值设置开始、停止、中心频率, 通过标记的响应值设置参考电平
扫描测量点数:用户自行设置2到10001
当激励功率为固定值时：线性扫描、对数扫描、分段扫描
当频率为固定值时：线性功率扫描
分段扫描特性:在几个独立的用户定义的分段内频率扫描。应为每个分段设置频率范围、扫描点数、源功率和IF带宽
功率:源功率-45到10dBm,精度为0.05dB,在频率扫描模式中功率斜率可设置到**高2dB去补偿连接线中高频衰减
扫描触发模式：连续、单次、保持
触发源：内部、手动、外部
迹线显示:数据迹线、存储器迹线或数据和存储器迹线同时显示
通过数学运算更改数据迹线：对被测复杂值和存储器数据进行加、减、乘、除
自动刻度:自动选择刻度和基准值具有**有效的显示迹线
电延迟:在低损耗测试设置中、将校准面移动、对延迟补偿,被测器件线性相位的偏离测量时的电延迟补偿
相位偏移:相位偏移指定度数
统计:计算和显示数据迹线的平均值、标准偏差、峰偏差
熟悉图形用户界面:基于Windows 操作系统的图形用户界面,保证了用户快捷和容易的仪器使用
A333矢量网络分析仪分析仪控制:使用个人电脑
图表打印、储存:预览、存储和打印可通过MS Work, Windows图象浏览器或分析仪打印向导来完成
编程功能:COM、DCOM自动控制
阻抗: 50Ω、75Ω
测试端口连接器: N-type、female
