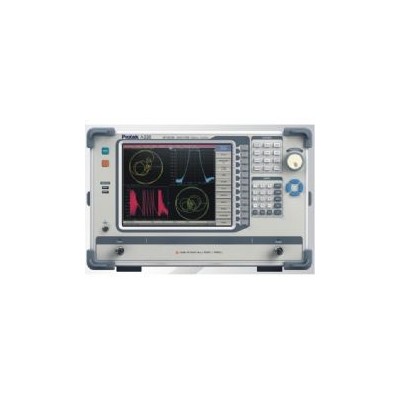

A333矢量网络分析仪Protek

矢量网络分析仪 JIANG

频率范围300kHz到3.2GHz 频率分辨率1mHzIF带宽设置1Hz到30kHz

功率范围-45dBm到10dBm功率精度±1.0dB显示10.4英寸 TFT彩色液晶(800x600)触摸屏

用户界面USB2.0, 以太网, 键盘, 鼠标, 打印机, 视频

测量性能

测量参数：S11,S21,S12,S22

测量通道数量：到16个独立的逻辑通道, 一个逻辑通道被定义为某一激励信号设置, 如频率范围, 测试点数,功率等每个逻辑通道在屏幕上作为独立的通道窗口显示

数据跟踪：到16个数据迹线显示在各自的通道窗口上,  一个数据迹线显示被测器件的某一参数,如S参数,时域响应,输

入功率响应

存储跟踪：16个数据迹线的每一个都能将当前值保存到存储器用于比较.

数据显示格式：对数幅值,线性幅值,相位,延长相位,群延迟, 驻波比实部,虚部,史密斯圆图,极坐标

数据标记：每个迹线到16个标记.对增量标记操作可应用参考标记, 史密斯圆图支持5种标记格式: 线形幅值/相位,对数幅值/相位,实部/虚部,R  jX 和 G  jB。极坐标支持3种标记格式:线形幅值/相位,对数幅值/相位, 实部/虚部

标记功能

标记搜索:搜索值,***小值,峰值,左峰值,右峰值,目标值,目标左值,目标右值,带宽参数

标记搜索附加特性:搜索范围设置: 特定值跟踪或单一操作搜索功能

通过标记设置参数:通过标记的激励值设置开始、停止、中心频率, 通过标记的响应值设置参考电平

扫描特性

扫描测量点数:用户自行设置 2 到 10001

扫描类型:当激励功率为固定值时：线性扫描, 对数扫描; 分段扫描当频率为固定值时：线性功率扫描

分段扫描特性:在几个独立的用户定义的分段内频率扫描。应为每个分段设置频率范围, 扫描点数, ,源功率和IF带宽

功率:源功率 -45到10dBm 精度0.05dB,在频率扫描模式中功率斜率可设置到2dB/GHz去补偿连接线中高频衰减

扫描触发:触发模式：连续, 单次, 保持  触发源：内部, 手动, 外部

迹线功能

迹线显示:数据迹线, 存储器迹线或数据和存储器迹线同时显示

迹线数学:通过数学运算更改数据迹线：对被测复杂值和存储器数据进行加, 减, 乘, 除

自动刻度:自动选择刻度和基准值具有***有效的显示迹线

电延迟:在低损耗测试设置中,将校准面移动,对延迟补偿。被测器件线性相位的偏离测量时的电延迟补偿。

相位偏移:相位偏移指定度数

统计:计算和显示数据迹线的平均值, 标准偏差, 峰-峰偏差

其他特性

熟悉图形用户界面:基于Windows 操作系统的图形用户界面,保证了用户快捷和容易的仪器使用

分析仪控制:使用个人电脑

图表打印/储存:预览, 存储和打印可通过MS Work, Windows 图象浏览器或分析仪打印向导来完成

编程功能:COM/DCOM  自动控制

测量范围

阻抗:  50Ω(75Ω)

测试端口连接器:  N-type, female

测试端口数量:  2

频率范围:  300kHz to 3.2GHz

全部连续波形频率精度:  ±5×10

频率分辨率:  1mHz

测量点数:  2 to10001

IF带宽: 1 Hz to 30 kHz

(以1/1.5/2/3/5/7步进)

动态范围  (IF带宽 10Hz): 130 dB  ,typ.135dB

测量速度

每个点测量时间:  125μs

源到接收端口转换时间:  10ms

相对测量点数的典型扫描时间

测量点数:  51   201   401   1601

开始  300kHz, 停止 10MHz, IF带宽 30kHz

未校正:  13ms  52ms  104ms  413ms

 全二端口校准: 46ms  123ms  226ms  844ms

开始  10MHz, 停止 3.2GHz, IF带宽 30kHz

未校正:  7ms  27ms   53ms  207ms

 全二端口校准: 34ms  73ms  125ms  434ms

测量精度

传输测量精度（幅值/相位）

    15  dB to 5dB: 0.2dB/2°

    5  dB to -50dB: 0.1dB/1°

    -50  dB to -70dB: 0.2dB/2°

    70  dB to -90dB: 1.0dB/6°

反测量精度（幅值/相位）

      0dB to -15dB: 0.4dB/4°

   -15 dB to  -25dB: 0.1dB/1°

   -25 dB to  -35dB: 4.0dB/22°

迹线稳定性

迹线噪声幅值(IF带宽3kHz): 1mdB rms

温度依存(每一度的温度变化): 0.02dB
