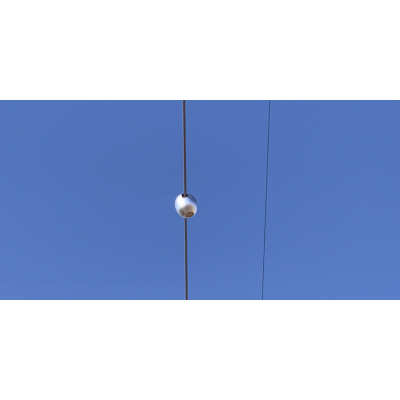

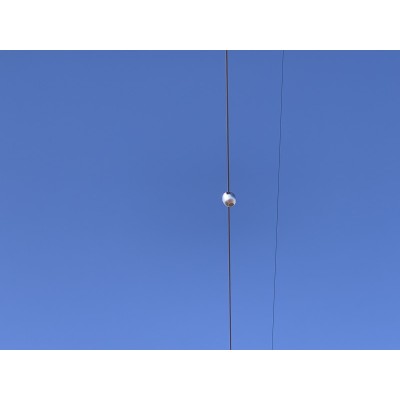

架空输电线路弧垂智能测控装置

输电导线的弧垂是有严格控制的，需要保证一定的弧垂度，因为在弧垂过小时两端导线承受的应力是非常大的，在天气温度的影响下，线路收缩、线路覆冰都会增加重量，就有可能造成断线事故，而传统的人工巡线监测，非常的需要花费时间，且不具备实时性，所以我司推出了一款型号为TLKS-PMG-HC的架空输电线路弧垂智能测控装置应对弧垂数据进行实时监测，在导线上的设备不断采集数据并在检测到隐患阈值要达到时，及时向后台运维工作人员发送预警

技术参数

u 供电方式：太阳能加蓄电池

u 通讯要求：支持无线网络通信，可根据现场情况选择运营商

u 工作电压: DC12V

u 工作电流:100mA

u 工作温度:-40°C~85°

u 待机时长:>10天

u 监测参数：

² 倾角测量范围60° 倾角测量精度0.03°

² 距离测量范围:0m~ 200m

² 距离测量精度:士5cm

工作原理

架空输电线路弧垂智能测控装置是针对大跨越、跨河流、弧垂点低的输电线路而设计的架空输电线路弧垂智能测控装置, 本装置主要通过前端装置的弧垂传感器实时监测线路弧垂z低点对地面垂直距离的参数,将监测到的数据通过4G/GPRS/MIF/OPGW光纤网络实时传送至监控中心。本监控装置系我司自主研发、生产,严格遵循国家电网、南方电网相关《输电线路状态监测装置通用技术规范》, 拥有大量在线使用工程案。

主要功能

l 能传感、采集导线距离地面z小距离、线夹出口处导线切线方向与水平方向的夹角、导线弧垂, 并将测量和计算结果通过通信网络传输到状态监测代理或状态监测主站

l 具备自动采集功能,按设定时间间隔自动采集导线距离地面距离和线夹出口处导线切线方向与水平方向的夹角、导线弧垂，z小采 集间隔宜大于5分钟,z大采集间隔小于60分钟,默认时间间隔为30分钟

l 具备受控采集功能,能响应远程指令, 实时采集数据

n 具备主机电池电压采集功能和探头电池电压采集功能

l 支持《电网视频监控系统及接口》企标B接口要求,支持接入内网统-视频平台

注意事项：

1、产品在发货前需要与客户对接是否有存储设备的物流仓库

2、在安装产品前需对物件清单进行盘查，防止因为缺少物件导致设备运行不正常

3、人为损坏的设备我司有权拒绝执行质保原厂返修

总结

输电导线在弧垂过高或者过低都会给电力供应系统稳定性造成隐患，架空输电线路弧垂智能测控装置能对线路弧垂数据周期采集，电力运维人员可查看线路弧垂实时弧垂度，并根据需求对导线弧垂进行调整，我司的线路在线监测产品均可接入可视化平台，在客户的平台接入需要客户提供协议
