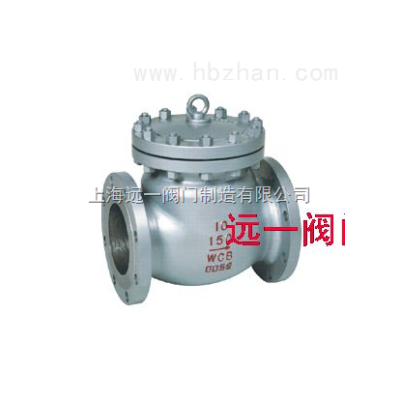

美标止回阀AH44H-150LB/300LB/600LB

名称

止回阀

设计标准

APl6D．JlS B2074-2084

结构长度

ANSIB16.10,JISB2002

配管法兰

ANSI B16.5、JISB2212-2214

对焊端尺寸

ANSlB16.25

检验与试

APl6D或APl598,JlSB2003

压力等级或公称压力

壳体试验
（Mpa）

密封试验 （MPa）

高压液密封

低压气密封

150Lb．PN2.0MPa

2.94

2.16

0.6

300Lb．PN5．OMPa

7.67

5.62

600Lb．PNl O.OMPa

15.3

11.23

JISlOK

2.1

1.6

JIS20K

5.1

3.8

零件名称

材 料

阀体
阀盖
阀瓣
摇杆

ASTM A216
WCB

ASTM A351
CFB

ASTM A351
CF8M

ASTM A351
CF3

ASTM A351
CF3M

销轴

1Crl3

OCrl8Ni9

OCrl7Nil2M02

OOCrl9Nil0

OOCrl7Nil4M02

F6a

304

316

304L

316L

阀瓣

密封面

13Cr

13Cr

STL

本体         本体         STL
  本体        STLR          STL

阀座

13Cr

STL

STL

阀瓣螺母

1Crl3

0Crl8Ni9

OCrl7Nil2M02

00Crl9NilO

OOCrl7Ni4M02

410

304

316

304L

316L

防松销

OCCr8Ni9

0Crl7Nil2M02

00Crl9NilO

00Crl7Nil4M02

304

316

304L

316L

垫片

柔性石墨复合垫 （芯板：碳钢或不锈钢）不锈钢带，柔性石墨缠绕垫

中法兰螺栓

350CrM0
ASTM A193 B7

OCr18Ni9 ASTMA193   B8

中法兰螺母

45
ASTM A1 94 2H

OCr18Ni9 ASTM A194   8

适用
工况

适用介质

水、蒸汽、油品等

硝酸等腐蚀介质

醋酸等腐蚀介质

强氧化性介质

尿素等腐蚀性介质

适用温度 （℃）

-29～425

-40～200（超出该温度范围、请在订货时注明）

磅级

公称通径（DN）

主要连接尺寸 （mm）

H44外形尺寸

重量
（kg）

in

mm

L

D

D1

D2

b

f

z-φd

H

150Lb
（2.0Mpa）
（10K）

2

50

203

152

120.5

92

16

1.6

4-19

165

17

2¹/2

65

216

178

139.5

105

17.5

1.6

4-19

175

25

3

80

241

190

152.5

127

19.5

1.6

4-19

190

29

4

100

292

229

190.5

157

24

1.6

8-19

215

50

5

125

330

254

216

186

24

1.6

8-22

245

75

6

150

356

279

241.5

216

25.5

1.6

8-22

265

85

8

200

495

343

298.5

270

29

1.6

8-22

320

150

10

250

622

406

362

324

30.5

1.6

12-25

365

240

12

300

698

483

432

381

32

1.6

12-25

415

350

14

350

787

533

476

413

35

1.6

12-29

460

460

16

400

864

597

540

470

37

1.6

16-29

495

580

20

500

978

698

635

584

43

1.6

20-32

590

840

24

600

1295

813

749.5

692

48

1.6

20-35

650

1140

28

700

1448

927

863.5

800

71.5

1.6

28-35

300Lb
（5.0MPa）
（20K）

2

50

267

165

127

92

22.5

1.6

8-19

190

28

2¹/2

65

292

190

149

105

25.5

1.6

8-22

205

33

3

80

318

210

168

127

28 5

1.6

8-22

220

45

4

100

356

254

200

157

32

1.6

8-22

245

70

5

125

400

279

235

186

35

1.6

8-22

275

110

6

150

444

318

270

216

36.5

1.6

12-22

295

150

8

200

533

381

330

270

41.5

1.6

12.25

330

230

10

250

622

444

387.5

324

48

1.6

16-29

420

390

12

300

711

521

451

381

51

1.6

16-32

480

520

14

350

838

584

514.5

413

54

1.6

20-32

535

710

16

400

864

648

571.5

470

57.5

1.6

20-35

585

890

20

500

1016

775

686

584.5

63.5

1.6

24-35

685

1360

24

600

1364

914.5

813

692.5

70

1.6

24-41

785

2040

600Lb
（10.0MPa）

2

50

292

165

127

92

26

6.4

8-19

210

32

2¹/2

65

330

190

149

100

29

6.4

8-22

230

42

3

80

356

210

168

127

32

6.4

8-22

255

60

4

100

432

273

216

157

38

6.4

8-25

295

95

5

125

508

330

266.5

186

45

6.4

8-29

310

120

6

150

559

355.5

292

216

47.5

6.4

12-29

365

220

8

200

660

419.5

349

270

56

6.4

12-32

420

390

10

250

787

508

432

324

63.5

6.4

16-35

505

630

12

300

838

559

489

381

66.5

6.4

20-35

545

870

14

350

889

603.5

527

413

710

6.4

20-38

600

940

16

400

991

686

603

470

76.5

6.4

20-41

650

1100
