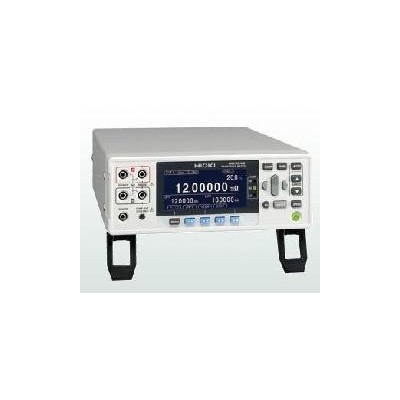

日本日置(HIOKI)RM3545高精度电阻计

介绍：JIANG

日本日置RM3545高精度电阻计高精度、宽量程的电阻计，配备了可实现测量高效

化的多路转接器功能。

RM3545和日置以往的3541微电阻计相比，测量范围广，测量精度也高。而且，提

高了zui小分辨率，能够捕捉加细微的变化。另外，RM3545电阻计具备多路转换器

功能。若安装作为选件的专用单元，则可以4端子按照顺序自动测量zui多20处的

电阻。从而大幅提高了测量效率。

日置RM3545微欧计的介绍：

日本日置zui新推出的RM3545系列微欧计共有三个型号。分别是RM3545,RM3545-

01,RM3545-02三个型号。这三个微欧计型号的区别是电阻计RM3545是基本型，电

阻计RM3545-01 带GP-IB接口， 电阻计RM3545-02可安装多路转换器单元Z3003。

RM3545微欧计可以代替3541微欧计。3541微欧计已经停产。上海增骏专业提供

RM3545微欧计的价格和产品的技术咨询。

日置RM3545微欧计的特点：

RM3545微欧计的基本精度：0.006%

RM3545微欧计的zui低分辨率：0.01μΩ

zui大测量电流：1A

开放电压20mV以下，低功率电阻测量

使用开放电压20mV以下的低功率（LP）测量功能，能不被微小 电流接点表面的状

态所影响进行测量（小功率弱电流测量）。zui适用于信号接点的接触电阻或磁性

零部件的电阻测量。

实现超高精度的电阻计

RM3545zui大6位半（1,200,000显示），zui小分辨率0.01μΩ，能高精度测量大

范围电阻。

从薄膜或材料的研究/开发到生产线，用途广泛。

可多点测量，综合判断多路转接器功能（RM3545-02）

网络电阻器，操舵开关，三相马达线圈等需要多点测量的用途相结合，准备了多

路转换器Z3003.将Z3003插入RM3545-02的背面，用4端子法，可扫描测量zui多20

处。

日置RM3545微欧计的技术参数：

微欧计型号日置RM3545微欧计

测量范围直流4端子法，0.00000mΩ~1200.0MΩ

测量里程电阻测量10mΩ（zui大显示12.00000mΩ，分辨率0.01

μΩ，测量电流1A）~ 1000MΩ（zui大显示1200.0MΩ，分辨率100kΩ，测量电流

1μA以下）， 12档量程

低功率（LP）电阻测量1000mΩ（zui大显示1200.00mΩ，分辨率10μΩ，测

量电流1mA）~ 1000Ω（zui大显示1200.00Ω，分辨率10mΩ，测量电流5μA），4

档量程

测量精度基本精度：[电阻测量]±0.006%rdg.，[低功率（LP）电阻测量

] ±0.2%rdg.

测量速度FAST/MEDIUM/SLOW1/SLOW2

接口EXT I/O（比较器/BCD对应，NPN/PNP可选）

RS-232C/PRINTER（RS-232C）/USB/ GP-IB*1

（*1 GP-IB仅RM3545-01有。PRINTER使用RS-232C）

温度补偿可设置基准温度，温度系数设置

多路转换器[RM3545-02]将多路转换器单元Z3003插入背面即可使用，zui多

2台

测量通道数：[使用1台时]4端子10个或2端子21个

[使用2台时]4端子20个或2端子42个

D/A输出电阻测量值，输出电压（DC 0V~1.5V）

其它功能温度测量（-10.0~99.9℃），温度补偿（TC），自动校准，显

示位数选择功能，电源频率自动检出，缩放，判断音设置，自动保持，统计运算

功能，计时，面板保存/下载（40路），手动比较器灯（使用手动比较器灯L2105[

选件]），延迟，平均值

电源AC100~240V, 50/60Hz, 40 VA max

尺寸215W×80H×306.5Dmm、

[RM3545, RM3545-01] 约3.5kg、[RM3545-02] 约4.0kg

日置RM3545微欧计的选型指南：

RM3545选型表

电阻计RM3545 ……………………………… 基本型

电阻计RM3545-01 ……………………………带GP-IB接口

电阻计RM3545-02 ……………………………可安装多路转换器单元Z3003

（标准配置：电源线，镊型测试线L2101，温度传感器Z2001，EXT I/O用公头连接

器，说明书，应用软件，USB连接线（A-B型），备用保险丝）
