安捷伦86100C眼图测试仪54754A

86100C宽带示波器Agilent 86100C Infiniium DCA-J宽带示波器

Agilent 86100C DCA-J系列集合了高精度及简易操作为一体来定性50 MHz至80 GHz范围内的信号

86100C是适用于高速电气和光学信号的多功能分析仪。 蒋

86105C模块

·光带宽高达9 GHz

·电带宽高达20 GHz

·波长范围：750 - 1650 nm

·低至-21 dBm的灵敏度

·兼容A、B和C型DCA，使用户可以轻松升级新功能，同时保护用户在安捷伦测试仪器上的投资。

·当与86107A精确时基参考模块配合使用时，可提供固有抖动性能，使用户能够轻松测量高性能设计，从而避免使用其它仪器进行测量时仪器抖动可能掩盖设备真实性能的情况。

Agilent 86100C DCA-J 结合优良的准确度和精确稳定的一致性及简易的操作，可简化 50MHz 到 80GHz 信号的特性分析。

数位设计师可使用优良的信号整合效能，将主机和模组整合至四种主要仪器中，可对发射机一致性测试进行自动眼图分析的数字通信分析仪,用于高精度S参数阻抗分析的全功能时域反射计（TDR）,超过80 GHz带宽的示波器确保精确的波形测量,优良精度的抖动分析仪可进行易于使用的一键式子元件抖动源测量 。

Agilent 86100C先进的分析特性：

将抖动分解为总体抖动(TJ)、随机抖动(RJ)、确定性抖动(DJ)、周期抖动(PJ)、数据相关抖动(DDJ)、占空比失真(DCD)和信号间干扰(ISI)引起的抖动抖动频谱隔离和分析子速率抖动(SRJ)，即比特率的整数子速率（integer sub-rate）时的周期抖动捕获较长的单值波形。

选件201具有码型锁定触发和波形附加能力，支持精确的脉冲序列数据集，长度达223比特。

Agilent 86100C连通性解决方案

HDMI连通性解决方案SATA连通性解决方案配置MyDCA按模块

按应用/技术指标

描述：

用于高速电与光信号的z综合多功能分析仪

86100C DCA-J系列集合了高精度及简易操作为一体来定性50 MHz 至80 GHz范围内的信号。数字设计师可以将主机和模块一起使用，就可以获得四种主要仪表卓越的集成信号性能，包括：用于发射机顺度测试的具有自动眼图分析功能的数字通信分析仪用于高精度S参数抗阻分析的多功能的时域反射计（TDR）超过80GHz带宽的多功能示波器，确保淮确的波型测量工业上准确的抖动分析仪 - 只需按一个按钮，即可把抖动分成各子成分的强大能力

高级分析特性：

可把抖动分成：总抖动（TJ），随机抖动（RJ），数据影响抖动（DDJ），占空比失真（DCD）及符号间干扰（ISI），抖动频谱子速率抖动的隔离与分析（数据位速率为周期抖动的整数倍数）

Agilent 86100C高级波型分析捕获长时间单值波形。 选件201可对脉冲数据串进行高达223位分析，支持码型锁定触发及波形附和功（Apend）。

均衡 - DCA-J可通过缺省或用户设定均衡算法，获得经过均衡处理的长时间单值波形。

用户可以同时查看未经均衡处理（失真）的波形及经过均衡处理（均衡后）的波形。

matlab分析界面功能。

高级TDR分析

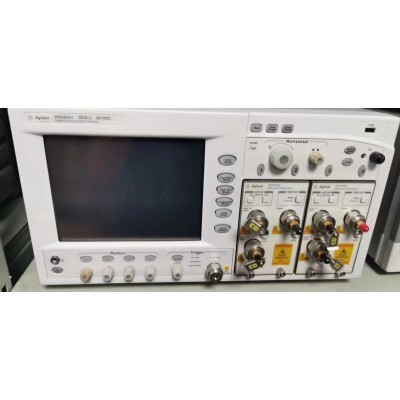

86100C Infiniium DCA-J宽带示波器
