N5191A是德40G捷变信号发生器

N5191A是德40G捷变信号发生器

·         利用 9 kHz 至 26.5 GHz 的宽频率范围、以及高达 25 MHz 的分析带宽，查看更多信号

·         为手动和自动制造测试系统添加可靠的信号分析功能 蒋

·         执行必要的测量，如杂散搜索和失真分析

·         使用可选的内置跟踪发生器执行激励响应测量

·         通过 X 系列测量应用软件增添重要功能

·         在您的射频和微波教育实验室中使用培训套件，通过实践来加深对理论知识的理解

主要特性和功能

·         利用可靠的信号分析工具，应对基本的信号表征

·         借助可选的内置跟踪发生器，可以执行经济高效的激励响应测量

·         X系列测量应用软件添加重要功能

·         可以在研发和微波教育实验室中与培训套件结合使用，通过实践加深对理论知识的理解

主要技术指标

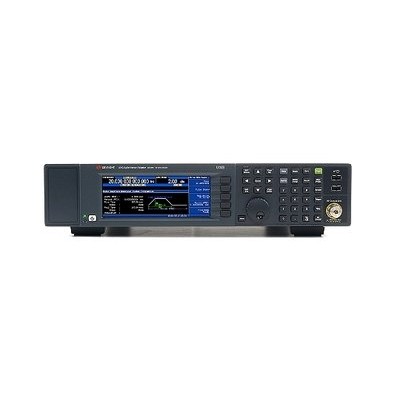

Keysight N5191A 10 MHz 至 40 GHz UXG X 系列捷变，信号发生器
主要特性和功能
更贴近现实：真日趋复杂的信号环境，以支持雷达和电子战天线测试
满足信号仿真需求，加快测试速度并提升信心：UXG 是一款支持扩展的威胁仿真器
使用脉冲描述字（PDW）生成脉冲特征单独控制的长脉冲序列
快速频率调谐功能支持宽频范围的 天线表征
无需出口许可证的卓越性能

技术指标
了解详细信息: 查看技术资料

频率选件 20, 40 GHz
性能水平
1 GHz 时的输出功率 -130 dBm 至 10 dBm
1 GHz 时，20 kHz 频偏处的相位噪声 -135 dBc/Hz
频率转换 ≤ 100 μs
1 GHz 时的谐波 < -50 dBc
IQ 内部/外部调制带宽 无
1 GHz 时的非谐波 < -70 dBc
扫描模式
列表
Streaming
基带发生器模式 无
软件—通用
多功能发生器
脉冲
脉冲串发生器
线性调频
AM, FM, PM
软件—蜂窝/无线连通性 无
软件—音频/视频广播 无
软件—检测/定位/踪/导航 多发射器方案生成
波形回放存储器 无
1 GHz 时的频率调制 大偏移 50 MHz
100 kHz 频偏时的频率调制率 直流至 10 MHz
普通模式下的相位调制 大偏移 无
高带宽模式下的相位调制 大偏移 无
幅度调制 大深度 80％
幅度调制率 0 至 10 MHz
