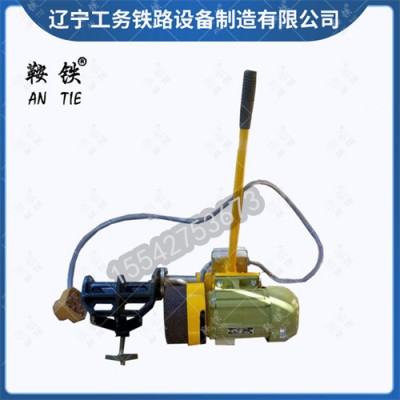

钢轨断面打磨机适用于对钢轨端面进行磨削处理，是小型移动式气压焊设备的配套产品，其装卡方便，操作简便，磨削效率高，保证了焊接钢轨端面质量的要求。

详细参数

型号： YO7132

电源： 380V/50Hz

功率： 1.1kW

转速： 2800r/min

2.碗形砂轮(BW)： 150×50×32

3.碗形砂轮周向速度： Vmax=22m/s

4.外廓尺寸： 500×260×180

5.整机重量： 15kg

工作原理：把电动机的动力，直接传递给碗形砂轮使其产生回转运动，即主磨削运动。同时，转动手轮通过螺旋机构(丝杠、丝母)的回转运动，带动电机主轮、碗形砂轮…沿着丝杠(导向杆)轴向移动，即对钢轨端面轴向进给磨削;又通过手扳动搬杆摆动摆架(电机碗形砂轮),绕着导向杆轴线在钢轨端面径向方向(垂直于钢轨轴线)进行径向进给磨削，即径向进给运动。

基本结构：

1、主运动—由电动机1→碗形砂轮2…组成。

2、轴向进给运动—由转动手轮(螺母)3→摆架(电机座板)4→空心轴丝杠(导向杠)5移动…组成。

3、径向进给运动—由搬杆6→摆架(电机座板)…组成。

4、凹形卡轨钩7、顶丝8、定位螺钉9…组成。

公司名称：辽宁工务铁路设备制造有限公司

咨询电话：四零零-八七二三-六六八

座机：零四一二-四九四八七八九

张经理：一五五-四二七五-三六七三

网址：www.lngwtl.com

鞍铁钢轨断面打磨机轨道工程打磨器材保养技巧

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。

辽宁工务还生产以下型号的钢轨打磨机：CS-1钢轨打磨除锈机、DMG-2.2型电动钢轨仿形打磨机、DM-1型钢轨断面打磨机、FMG-4.4II型内燃仿形钢轨打磨机、NM-III型多功能打磨机、QDM4.0型内燃式道岔磨轨机、便捷式钢轨打磨除锈机、NDM-1.2内燃端面打磨机。
