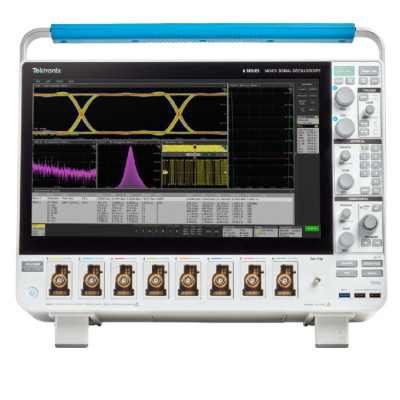

MSO58泰克混合信号示波器

MSO58泰克混合信号示波器

性能 蒋

·        高达 2 GHz 带宽

·        高达 125 M 点记录长度

数字输入

·        TLP058 逻辑探头，每个探头可提供 8 条数字通道

操作系统

·        添加 Windows 操作系统，以便在示波器上运行 PC 软件

信号发生器

·        添加内置任意波形/函数发生器

高级分析

·        串行解码/触发支持 I 2 C、SPI、USB2、以太网、CAN、LIN 等多种总线

·        汽车以太网的自动*性测试

·        高级抖动分析

·        自动功率测量和分析

配有 15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。 使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。

配有15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。 使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。

型号

5系列混合信号示波器（MSO58）

标准分析

·        光标: 波形, V条, H条, V&H条

·        测量: 36 项

·        FastframeTM:分段内存采集模式, z大触发速率 >5,000,000 波形/秒

·        示图：时间趋势、直方图、频谱

·        数学: 基本数学功能, FFT, 高级数学公式编辑器

·        搜索: 搜索任意触发标准

·        抖动: TIE 和相位噪声

选配分析1

·        高级抖动和眼图分析

·        高级功率分析

选配串行总线触发, 解码和分析1

·        I2C,SPI, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太网, I2S,LJ, RJ, TDM, MIL-STD-1553, ARINC429

任意波形/函数发生器1

·        50 MHz波形生成

·        波形类型: 任意波形, 正弦, 方波, 脉冲, 锯齿波, 三角形, DC 电平, 高斯, 洛伦兹, 指数上升/下降, Sin(x)/x,随机噪声, 半正弦, 心电图

数字电压表2

·        4 位 AC RMS、DC 和 DCAC RMS 电压测量

触发频率计数器2

·        8 位

显示器

·        15.6 英寸 (396 mm) TFT 彩色

·        高清 (1920 x 1080) 分辨率

·        容性（多触点）触摸屏
