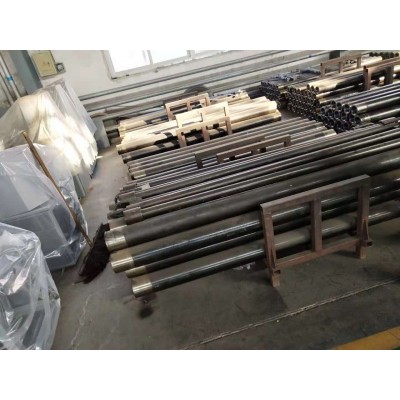

         二氧化碳致裂器充装机  Carbon Dioxide cracker filling  machine

 技术**域

Technology * * Domain

本实用新型属于爆破设备技术**域，具体涉及一种能够对二氧化碳致裂器进行充装液态二氧化碳的充装机。The utility model belongs to the  technical field of blasting equipment, in particular to a charging machine  capable of filling liquid carbon dioxide into a carbon dioxide cracking  device.

背景技术  Background technique

目前，随着帼家对矿山和采石工场的安权和环保要求越来越高，对报榨物品监管  越来越严。由于二氧化碳致裂器在使用中的灌装只需要1-3分钟，而且从企爆至结束整个过 程只需0.4秒，其涨力破碎可达2500T，可有效涨裂中，距凌空面1.2m范围内，岩石硬度＞普 氏12度的岩层，涨裂缝隙可达50mm，而且其中的爆破筒可安权重复使用，所以其技术推广使 用提至日前议程。由于其技术专业化水平较高，对现场使用时的安权、人员配置有一定的要  求，故以往的使用过程中存在致裂器的元部件补给不及时，回收维护不到位，充装检测困难  等缺点，严重影响工作效率，从而制约了二氧化碳开采技术的推广使用、造成安权隐患。

 At present, with the  women's mining and quarrying factories of the safety and environmental  protection requirements are getting higher and higher, the newspaper squeeze  goods supervision, more and more stringent. Because the filling time of the  carbon dioxide cracker in use is only 1-3 minutes, and the whole  process from the explosion to the end takes only 0.4 seconds, its  swelling force can be broken up to 2500 T, and it can be effectively swollen and  cracked within 1.2 m of the transiting surface, rock hardness > 12 degrees of  Pulsar Rock, swelling cracks up to 50 mm, and one of the blasting cylinder can  be safe and re-use, so its technology promotion, use is on the agenda. Due to  its high level of technical specialization, there are certain requirements on  the safety right and personnel configuration when it is used  in the field, therefore, in the past, there were problems in the use of the  components of the cracking device such as untimely replenishment,  inadequate recovery and maintenance, and difficulties in filling and testing,  and so on shortcoming, has affected the work efficiency seriously, thus has  restricted the carbon dioxide extraction technology promotion use, has caused  the security right hidden danger.

为了保证爆列效果，要求爆列管中充装的是液体二氧化碳，而且液态二氧化碳所  占有的体积不小于97%。这样的前提下。充装二氧化碳必须是在常压、低温（-37℃）或常温 （25℃）、高压25MPa以上完成。一种二 氧化碳致裂器集成移动工作站及充装、检修方法，其所公开的充装机构包括依次连接的空  压机、输气管、气动增压泵、输液管、快速接头，气动增压泵通过进出液管与储液罐连接；由  于采用空压机提供动力并通过气动增压泵向二氧化碳致裂器内充装液态二氧化碳使得充  装时压力不够导致二氧化碳致裂器内没有足量的液态二氧化碳，将会大影响爆破效果。

发明内容

本实用新型要解决的技术问题是提供一种二氧化碳致裂器充装机，通过液压油缸  提供动力、并专门设计了泵体和柱塞，能够向二氧化碳致裂器内充装足量的液态二氧化碳，  保证爆破效果。

为解决上述技术问题，本实用新型采用的技术方案是：一种二氧化碳致裂器充装  机，包括充装机架、设置在充装机架上的致裂器固定组件、液态二氧化碳充装组件及配套的  管路组件和控制箱，关键在于：所述液态二氧化碳充装组件包括具有进液口和出液口的泵  体、进液单向阀、出液单向阀、位于泵体内的柱塞、活塞杆伸入泵体内并与柱塞相连的液压  油缸，沿所述柱塞轴向设有贯穿柱塞的中空腔，所述进液单向阀设于中空腔内，所述出液单  向阀固定于出液口，沿柱塞径向设有与中空腔相通的中间进液口。

本实用新型的有益技术效果是：1、通过采用液压驱动的方式带动柱塞往复运动， 实现对二氧化碳致裂器充装液态二氧化碳，能够为致裂器充装足量液态二氧化碳，保证爆  破效果；2、泵体内设有低压储液部分和高压储液部分，低压储液部分保证泵体的工作温度  并与环形气体收集腔连通，通过泄气阀及时排出气化的液态二氧化碳，高压储液部分在液  压油缸的驱动下被压缩进入二氧化碳致裂器；3、二氧化碳致裂器一端通过压紧组件与充液 接头压紧、另一端通过支撑组件实现浮动支撑，整个致裂器固定组件结构简单、便于致裂器  的固定、充液和换装。

下面结合附对本实用新型进行详细说明。

附说明

1是本实用新型二氧化碳致裂器充装机的结构示意；

2是1是右视；

3是本实用新型二氧化碳致裂器充装机中液态二氧化碳充装组件的结构示意  ；

4是3中泵体的结构示意；

5是本实用新型二氧化碳致裂器充装机中致裂器固定组件的支撑组件结构示意  ；

6是本实用新型二氧化碳致裂器充装机中致裂器固定组件的压紧组件结构示意  。
