不锈钢法兰止回阀H44W-16P/25P/40P/R/RL_止回阀_阀门_机械/设备_供应

品牌远一阀门	有效期至长期有效	最后更新2022-07-12 14:33
浏览次数60

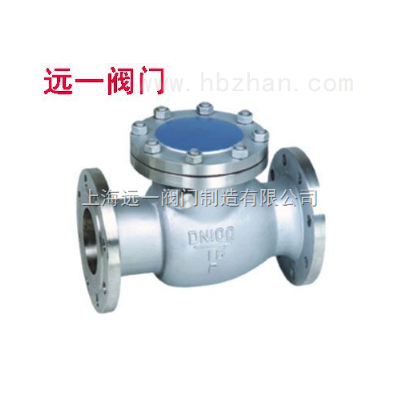

不锈钢法兰止回阀H44W-16P/25P/40P/R/RL

H44W不锈钢法兰止回阀（cheek valve）：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

技术规范:

1 适用介质：水、油品、蒸汽。

2 适合温度：≤425℃。

3 阀门试验压力及阀门在各级温度下的zui大工作压力。

公称压力 PN （MPa）	强度实验压力 1.5P （MPa）	密封实验压力		介质工作温度（℃）
		水 1.1P （MPa）	气（MPa）	至200	250	300	350	400	425	450
		水 1.1P （MPa）	气（MPa）	zui大允许工作压力（MPa）
1.6	2.40	1.76	0.6	1.6	1.5	1.3	1.2	1.0	0.9	0.7
2.5	3.75	2.75		2.5	2.3	2.0	1.8	1.6	1.4	1.1
4.0	6.00	4.40		4.0	3.9	3.3	3.0	2.8	2.3	1.8
6.4	9.60	7.04		6.4	5.9	5.2	4.7	4.1	3.7	2.9
10.0	15.00	11.00		10.0	9.2	8.2	7.3	6.4	5.8	4.5
16.0	24.00	17.00		16.0	14.7	13.1	11.7	10.2	9.3	7.2

使用说明：

1 本阀门是工业管道上*的装置，安装时仔细核对阀门标志及铭牌是否符合作用要求。
2 安装前必将阀门清洗干净，并清除运输过程中所造成的缺陷。
3 安装后的阀门应经常保持清洁，阀杆螺纹部分须定期加油。
4 本阀门应存放在干燥通风的室内，长期存放，应经常检查，防止锈蚀。

注意：使用中，螺杆压盖会出现湿漏，应将压盖螺丝拧紧。

主要零件材料

零件名称

材料

阀体、阀盖

碳素铸钢

不锈钢

阀瓣

碳素铸钢＋硬制合金碳

不锈钢＋硬制合金

摇杆

素铸

不锈钢

公称压力PN1.6MPa产品系列

规格DN（mm）	L	D	D1	D2	b	Z-d	D3	H	重量（kg）
40	220	145	110	85	20	4-18	145	103	15.2
50	230	160	125	100	20	4-18	185	160	21.3
65	290	180	145	120	22	8-18	215	175	28.1
80	310	195	160	135	24	8-18	235	185	37.6
100	350	230	190	160	24	8-23	270	220	56.7
125	400	270	220	188	28	8-25	340	248	91
150	480	300	250	218	30	8-25	375	270	129
200	550	360	310	278	34	12-25	515	415	290
250	650	425	370	332	36	12-30	515	415	290
300	750	485	430	390	40	16-30			320
350	850	550	490	448	44	16-34			420
