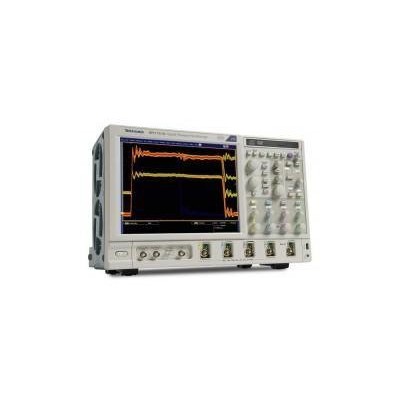

DPO7104泰克数字荧光示波器

DPO7104泰克数字荧光示波器

DPO7104数字示波器功能 优点  JIANG

DPO7104数字荧光示波器泰克带宽在500MHz - 3.5 GHz范围内的种产品型号 准确的信号标准检测，例如从500 MHz的100 baseT以太网到3.5 GHz的存储
器2。
在全部4个通道上同时实现高采样率 利用在全部4个通道上实现10GS/s的采样率确保准确的通道间评估和更大信号可视性以
确定定时异常。
在全部4个通道上实现长记录长度 Z多捕获400M样点以实现准确的抖动测量，从而符合USB2.0等标准的要求。
FastAcq 波形捕获 每秒显示超过250,000个波形，快速发现断续事件，例如用传统数字示波器看不见的DDR2读或写信号。
使用低速串行触发的Pinpoint? 触发 通过针对特定标准的触发功能加快总线（例如 RS-232, SPI I2C ）调试速度。
串行一致性测试和分析选项 简化通信系统设计（例如以太网和USB）的一致性验证和调试。
12.1英寸大型XGA分辨率显示器 J大地改善测量任务的视觉识别力
DPO7104数字荧光示波器泰克DPO7104面向串行应用和数字应用的3.5GHz带宽型号
面向所有应用的2.5 GHz、1 GHz和500 MHz 带宽型号
在一条通道上实现Z高40 GS/s 的实时采样速率，在4条通道上实现高达10 GS/s 的实时采样速率
高达400 M 样点的记录长度，支持MultiView ZoomTM 功能，迅速浏览信息
>250,000 wfms/s 的Z大波形捕获速率
用户可以选择带宽限制滤波器，改善低频测量精度
MyScope? 定制窗口和鼠标右键菜单，实现杰出的效率
事件搜索和标记功能，简便地补偿事件关系
Pinpoint? 触发技术，提供了Z灵活、性能Z高的触发功能，支持1400 多种组合，满足几乎任何触发情况
体积小，重量轻
业内Z大的12.1" XGA 触摸屏
DPO7104通信模板测试
从串行数据流中恢复时钟
64 位NRZ串行码型触发
分离速率高达1.25 Gb/s 的码型相关影响NRZ 串行测试码型触发
低速串行协议触发 (I2C,SPI, RS-232, CAN)
具体技术软件解决方案，为以太网和USB2.0一致性测试、抖动、定时、眼图、功率测量和DDR存储器总线
分析提供了内置专业分析系统，提供CAN 和LIN 总线网络设计
OpenChoice? 软件，采用MicrosoftWindowsXP 操作系统，内置组网和扩展分析功能
