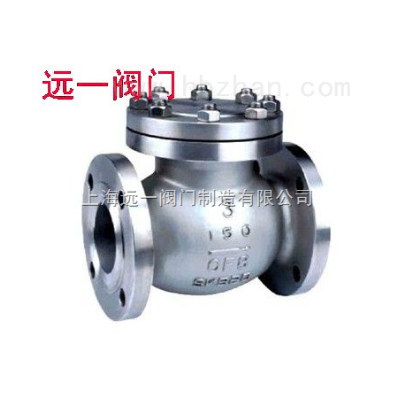

不锈钢美标止回阀AH44W/Y-150LB
AH44W/Y-150LB/300LB/600LB不锈钢美标止回阀特点:
①产品的设计制造符合美国国家标准ANSIB16.34，美国石油协会标准APl6D要求。②阀瓣为旋启式，流道为直通式，水平管道、垂直管道均可安装。 ③摇杆销轴采用内装式结构，减少了外泄漏缺点。 ④阀体，阀盖为螺栓连接，高压情况下（PN≥10MPa）。中法兰采用内压自密封结构，使得产品体积小，重量轻，密封可靠。
|
名称 |
止回阀 |
|
设计标准 |
APl6D．JlS B2074-2084 |
|
结构长度 |
ANSIB16.10,JISB2002 |
|
配管法兰 |
ANSI B16.5、JISB2212-2214 |
|
对焊端尺寸 |
ANSlB16.25 |
|
检验与试 |
APl6D或APl598,JlSB2003 |
H44W/Y试压规范:
|
压力等级或公称压力 |
壳体试验 |
密封试验 （MPa） |
|
|
高压液密封 |
低压气密封 |
||
|
150Lb．PN2.0MPa |
2.94 |
2.16 |
0.6 |
|
300Lb．PN5．OMPa |
7.67 |
5.62 |
|
|
600Lb．PNl O.OMPa |
15.3 |
11.23 |
|
|
JISlOK |
2.1 |
1.6 |
|
|
JIS20K |
5.1 |
3.8 |
|
H44W/Y主要零件材料及性能规范:
|
零件名称 |
材 料 |
||||||||
|
阀体 |
ASTM A216 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
||||
|
销轴 |
1Crl3 |
OCrl8Ni9 |
OCrl7Nil2M02 |
OOCrl9Nil0 |
OOCrl7Nil4M02 |
||||
|
F6a |
304 |
316 |
304L |
316L |
|||||
|
阀瓣 |
密封面 |
13Cr |
13Cr |
STL |
本体 本体 STL |
||||
|
阀座 |
13Cr |
STL |
STL |
||||||
|
阀瓣螺母 |
1Crl3 |
0Crl8Ni9 |
OCrl7Nil2M02 |
00Crl9NilO |
OOCrl7Ni4M02 |
||||
|
410 |
304 |
316 |
304L |
316L |
|||||
|
防松销 |
OCCr8Ni9 |
0Crl7Nil2M02 |
00Crl9NilO |
00Crl7Nil4M02 |
|||||
|
304 |
316 |
304L |
316L |
||||||
|
垫片 |
柔性石墨复合垫 （芯板：碳钢或不锈钢）不锈钢带，柔性石墨缠绕垫 |
||||||||
|
中法兰螺栓 |
350CrM0 |
OCr18Ni9 ASTMA193 B8 |
|||||||
|
中法兰螺母 |
45 |
OCr18Ni9 ASTM A194 8 |
|||||||
|
适用 |
适用介质 |
水、蒸汽、油品等 |
硝酸等腐蚀介质 |
醋酸等腐蚀介质 |
强氧化性介质 |
尿素等腐蚀性介质 |
|||
|
适用温度 （℃） |
-29～425 |
-40～200（超出该温度范围、请在订货时注明） |
|||||||
注： 1如法兰密封面采用凸面以外的型式。请在订货时注明。
[H44W/Y]美标止回阀主要连接与外形尺寸及重量:
|
磅级
|
公称通径（DN）
|
主要连接尺寸 （mm）
|
H44外形尺寸
|
重量
（kg） |
|||||||
|
in
|
mm
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-φd
|
H
|
||
|
150Lb
（2.0Mpa） （10K） |
2
|
50
|
203
|
152
|
120.5
|
92
|
16
|
1.6
|
4-19
|
165
|
17
|
|
21/2
|
65
|
216
|
178
|
139.5
|
105
|
17.5
|
1.6
|
4-19
|
175
|
25
|
|
|
3
|
80
|
241
|
190
|
152.5
|
127
|
19.5
|
1.6
|
4-19
|
190
|
29
|
|
|
4
|
100
|
292
|
229
|
190.5
|
157
|
24
|
1.6
|
8-19
|
215
|
50
|
|
|
5
|
125
|
330
|
254
|
216
|
186
|
24
|
1.6
|
8-22
|
245
|
75
|
|
|
6
|
150
|
356
|
279
|
241.5
|
216
|
25.5
|
1.6
|
8-22
|
265
|
85
|
|
|
8
|
200
|
495
|
343
|
298.5
|
270
|
29
|
1.6
|
8-22
|
320
|
150
|
|
|
10
|
250
|
622
|
406
|
362
|
324
|
30.5
|
1.6
|
12-25
|
365
|
240
|
|
|
12
|
300
|
698
|
483
|
432
|
381
|
32
|
1.6
|
12-25
|
415
|
350
|
|
|
14
|
350
|
787
|
533
|
476
|
413
|
35
|
1.6
|
12-29
|
460
|
460
|
|
|
16
|
400
|
864
|
597
|
540
|
470
|
37
|
1.6
|
16-29
|
495
|
580
|
|
|
20
|
500
|
978
|
698
|
635
|
584
|
43
|
1.6
|
20-32
|
590
|
840
|
|
|
24
|
600
|
1295
|
813
|
749.5
|
692
|
48
|
1.6
|
20-35
|
650
|
1140
|
|
|
28
|
700
|
1448
|
927
|
863.5
|
800
|
71.5
|
1.6
|
28-35
|
|
|
|
|
300Lb
（5.0MPa） （20K） |
2
|
50
|
267
|
165
|
127
|
92
|
22.5
|
1.6
|
8-19
|
190
|
28
|
|
21/2
|
65
|
292
|
190
|
149
|
105
|
25.5
|
1.6
|
8-22
|
205
|
33
|
|
|
3
|
80
|
318
|
210
|
168
|
127
|
28 5
|
1.6
|
8-22
|
220
|
45
|
|
|
4
|
100
|
356
|
254
|
200
|
157
|
32
|
1.6
|
8-22
|
245
|
70
|
|
|
5
|
125
|
400
|
279
|
235
|
186
|
35
|
1.6
|
8-22
|
275
|
110
|
|
|
6
|
150
|
444
|
318
|
270
|
216
|
36.5
|
1.6
|
12-22
|
295
|
150
|
|
|
8
|
200
|
533
|
381
|
330
|
270
|
41.5
|
1.6
|
12.25
|
330
|
230
|
|
|
10
|
250
|
622
|
444
|
387.5
|
324
|
48
|
1.6
|
16-29
|
420
|
390
|
|
|
12
|
300
|
711
|
521
|
451
|
381
|
51
|
1.6
|
16-32
|
480
|
520
|
|
|
14
|
350
|
838
|
584
|
514.5
|
413
|
54
|
1.6
|
20-32
|
535
|
710
|
|
|
16
|
400
|
864
|
648
|
571.5
|
470
|
57.5
|
1.6
|
20-35
|
585
|
890
|
|
|
20
|
500
|
1016
|
775
|
686
|
584.5
|
63.5
|
1.6
|
24-35
|
685
|
1360
|
|
|
24
|
600
|
1364
|
914.5
|
813
|
692.5
|
70
|
1.6
|
24-41
|
785
|
2040
|
|
|
600Lb
（10.0MPa） |
2
|
50
|
292
|
165
|
127
|
92
|
26
|
6.4
|
8-19
|
210
|
32
|
|
21/2
|
65
|
330
|
190
|
149
|
100
|
29
|
6.4
|
8-22
|
230
|
42
|
|
|
3
|
80
|
356
|
210
|
168
|
127
|
32
|
6.4
|
8-22
|
255
|
60
|
|
|
4
|
100
|
432
|
273
|
216
|
157
|
38
|
6.4
|
8-25
|
295
|
95
|
|
|
5
|
125
|
508
|
330
|
266.5
|
186
|
45
|
6.4
|
8-29
|
310
|
120
|
|
|
6
|
150
|
559
|
355.5
|
292
|
216
|
47.5
|
6.4
|
12-29
|
365
|
220
|
|
|
8
|
200
|
660
|
419.5
|
349
|
270
|
56
|
6.4
|
12-32
|
420
|
390
|
|
|
10
|
250
|
787
|
508
|
432
|
324
|
63.5
|
6.4
|
16-35
|
505
|
630
|
|
|
12
|
300
|
838
|
559
|
489
|
381
|
66.5
|
6.4
|
20-35
|
545
|
870
|
|
|
14
|
350
|
889
|
603.5
|
527
|
413
|
710
|
6.4
|
20-38
|
600
|
940
|
|
|
16
|
400
|
991
|
686
|
603
|
470
|
76.5
|
6.4
|
20-41
|
650
|
1100
|
|
