自密封锻钢止回阀H61W/H/Y-900LB/1500LB_止回阀_阀门_机械/设备_供应

品牌远一阀门	有效期至长期有效	最后更新2022-07-17 16:38
浏览次数154

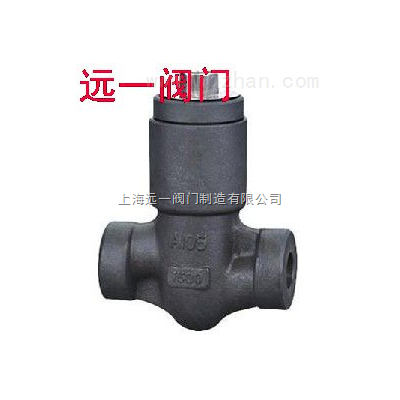

自密封锻钢止回阀H61W/H/Y-900LB/1500LB

自密封锻钢止回阀设计结构与说明特征：

H61W/H/Y-900LB/1500LB/2500LB自密封锻钢止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598，标记按MSS-SP-25。

采用以下结构：

全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端（NPT）符合ansi/asme B1.20.1
阀瓣可变换为节流型、针型球型。

标准材质明细表：

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	typeAl05	Type F22	Type F304（L）	Type F316（L）
l	阀体 Body	A105	A182 F22	Al82 F304（L）	A182 F31 6（L）
2	升降式阀瓣	A276420	A276 304	A276 304（L）	A276 316（L）
3	自密封座	A105	F22	Al 82 F304（L）	F316（L）
4	密封环	08F	08F	A276 304L	A276 316L
5	阀盖	A194 2H	A194 4	A194 8	A194 8M
6	提升螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～1 80℃

尺寸（mm）和重量（kg）

NPS		1/2″	3/4″	1″	1 1/4	1 1/2	2″
L	900～1500Lb	140	140	140	178	1 78	21 6
L	2500Lb	186	186	1 86	232	232	279
H		117	117	117	152	152	195
重量	900～1500Lb	7.5	7.0	6.8	18.5	18.1	20.3
重量	2500Lb	9.0	7.6	8.4	19.5	20.1	21.8

注意：客户需求的其他材质也可采用。密封面材料配对由客户内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢
