小档距ADSS光缆预绞式耐张线夹线路架设金具单层预绞丝

ADSS小张力耐张线夹作用：是将ADSS光缆固定在转角、耐张、终端杆塔的挂点上，或将OPGW复合光缆固定在承力杆塔的地线支架上。各类耐张金具的破坏荷载就不小于光缆的计算拉断力值。预绞丝式耐张金具具有应力分布均匀，无应力集中点，有较好的动态应力承受能力及防腐性能好等优点。

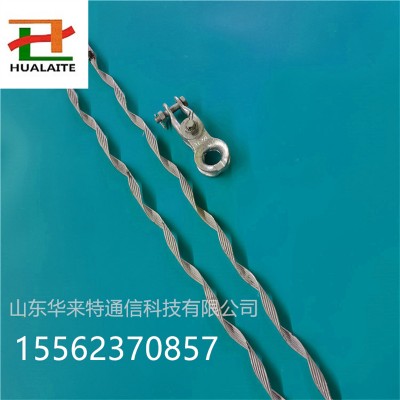

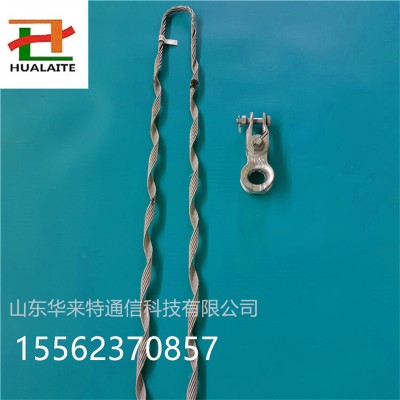

组成：外绞丝、嵌环、延长环、U型挂环等。

用途:承受全张力、将ADSS光缆连接至终端杆塔、耐张杆塔和光缆接续杆塔上。

外绞丝通过嵌环等联结金具直接与杆塔连接，承受线路载荷。
b.在不超过ADSS光缆侧压强度的前提下，对光缆有较大的握着力，能承受较大的张力。
c.对ADSS光缆的握着力不低于光缆极限抗拉强度的(UTS)的95％，完全适合光缆架设的需要。
d.为满足城网10kV配电线路上架设ADSS光缆的需要，我公司开发生产了握力为15kN的耐张线夹，它结构简单，安装方便，又可降低工程造价。
耐张线夹订货须知：
a.根据ADSS光缆的极限抗拉强度、运行档距和外径来选择合适型号的耐张线夹。
b.应同时提供ADSS光缆的相关参数：光缆的z大允许张力、每日运行张力和抗侧压强度，如芳纶为单绞，应提供绞向。

c.数量配置为：1套／终端杆塔；2套／耐张杆塔、光缆接续杆塔或转角大于25°杆塔。
