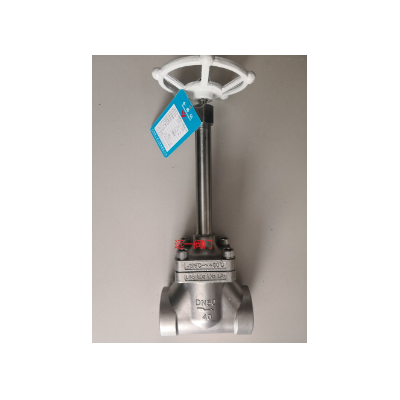

低温焊接不锈钢截止阀DJ61Y-40P

一、低温焊接不锈钢截止阀介绍:

低温焊接不锈钢截止阀DJ61W-16P/DJ61W-25P/DJ61W-40P、DJ61Y-16P/DJ61Y-25P/DJ61Y-40P/R/RL，加长杆低温焊接不锈钢截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。加长杆低温焊接不锈钢截止阀主要是指介质运用温度在-196℃-80℃的低温液态介质体系中的截止阀。

二、低温焊接不锈钢截止阀技术规范：

公称通径：DN 10~100mm

公称压力：PN 4.0MPa

适用介质：LO2、LN2、LAR、LNG等

适用温度：-196℃-80℃

阀体材质：不锈钢

阀杆材质：不锈钢

填料、密封垫圈：聚四氟乙烯

三、低温焊接不锈钢截止阀外形与安装连接尺寸  产品型号 公称通径 外形与连接尺寸mm 重量

产品型号 公称通径 外形与连接尺寸mm 重量

  DN D1 D2 L1 L2 L3 H/h Kg

DJ64F-40P 10 14.2 20 30 30 10 230/223 1.68

DJ64F-40P 15 18.2 25 35 35 10 259/250 1.73

DJ64F-40P 20 25.2 30 40 40 10 292/282 2.21

DJ64F-40P 25 28.2 35 45 45 10 328/316 2.87

DJ64F-40P 40 45.2 50 55 55 15 406/391 5.5

DJ64F-40P 50 57.5 68 70 70 16 480/460 11.2

DJ64F-40P 65 70.5 82 80 80 18 480/460 15.7

DJ64F-40P 80 89.5 100 95 95 20 530/500 24.5

DJ64F-40P 100 108.5 122 110 110 22 530/500 29.5
