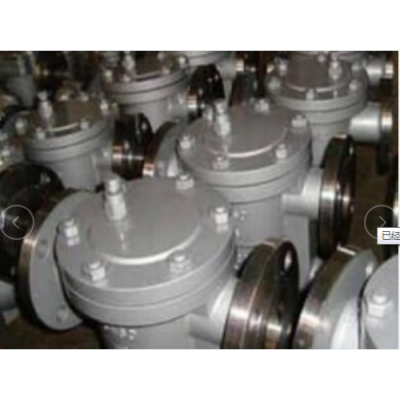

倒吊桶式蒸汽疏水阀

上海代益阀门专业生产倒吊桶式蒸汽疏水阀，产品浮球式疏水阀，铸钢倒吊桶式蒸汽疏水阀，法兰倒吊桶式蒸汽疏水阀，螺纹倒吊桶式蒸汽疏水阀，1800系列倒吊桶式蒸汽疏水阀。

一 、 产品结构特点

内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。

由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，高效节能。

浮桶倒置，不会被破坏压扁，不怕水击，寿命长。

倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。

不受背压的影响，在高的背压下能很好地工作。

工作可靠，只有两个运动部件 ( 杠杆 — 和倒置桶 ) ，故不会产生卡阻。

阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性 能 , 无污物困扰。

二、 工作原理

   倒吊桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。
