Tektronix 泰克 P7313SMA 差分探头 JIANG

Tektronix 泰克 P7313SMA 差分探头设计用于在 50 Ω 信号环境中测量差分信号，提供从差分 SMA 信号路径转换为单个示波器输入通道的能力。当今的许多高速串行数据标准在多个通道上采用差分信号，在单个示波器上同时测量具有挑战性。泰克差分 P7300 SMA 探头能够在多通道示波器的每个通道上测量高速差分信号。右示波器可以同时获取多达四个高速差分信号与使用四个差分SMA探针。作为一个额外的好处，探头上的 SMA 输入连接到高质量的 50 Ω 终端，提供行业领XIAN的回波损耗，

泰克差分 P7300 SMA 探头还为终端网络提供共模直流电压输入。终端电压可以由用户外部提供，也可以由示波器内部提供。此外，还有一种自动模式，可以感应输入信号的共模电压，并自动设置匹配的端接电压。P7313SMA 具有扩展的端接电压范围，非常适合测试具有高共模电压的差分标准，例如 HDMI。

与泰克示波器一起使用时，高速差分放大器、卓YUE的 50 Ω 端接、低回波损耗、灵活的端接电压和优质相位匹配 SMA 电缆共同构成了世界YI流的差分采集系统。

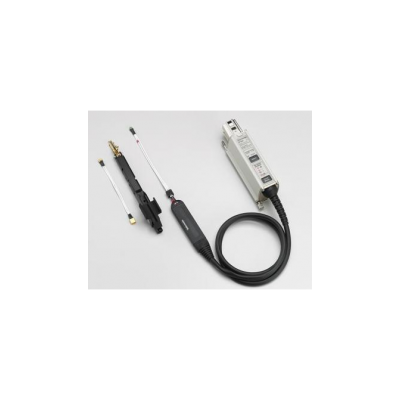

Tektronix 泰克 P7313SMA 差分探头

特点与优势

>13.0 GHz 带宽，16 GHz 带 DSP 滤波
50 Ω 终端网络，差分 SMA 输入
行业领XIAN的差分回波损耗和 VSWR
具有出色 CMRR 的高带宽差分放大器
内部端接电压发生器可由示波器、外部源或探头自动控制
具有电缆损耗补偿的相位匹配 SMA 电缆（38 英寸长，<1 ps 偏斜）
用于扩展动态范围的可切换增益
用于频谱分析仪、网络分析仪或作为时钟恢复触发源的辅助（反相）输出
TekConnect™ 接口

应用

PCI Express
ATA系列
USB
MIPI M-PHY
HDMI
显示端口
