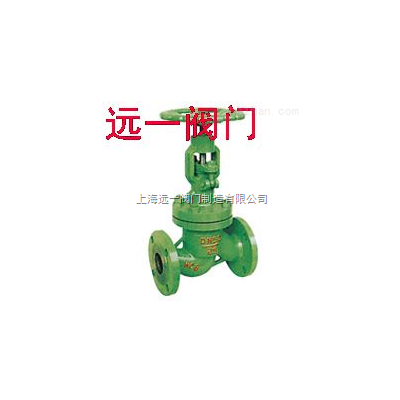

真空隔离截止阀NKJ41H-16C/25/40/64

真空隔离截止阀主要用途：

NKJ41H真空隔离截止阀（上海远一碳钢闸阀、铸钢截止阀）法兰式真空隔离截止阀NKJ41H-16C/25/40/64/100采用主体铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。真空隔离截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

真空隔离截止阀主要特点：

1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

NKJ41H型阀门主要性能规范：

产品类型 Product type	壳体强度试验/MPa Sheli strangth test	上密封试验/MPa Back seal test	密封试验/MPa Seal test	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKJ41H-40	6.0	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤425
NKJ41H-64	96	7.0	7.0
NKJ41H-100	15.0	11.0	11.0
NKJ41Y-40l	6.0	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤550
NKJ41Y-64l	9.6	7.0	7.0
NKJ41Y-100I	15.0	11.0	11.0

主要零件材料

零件名称
Part name

阀体、阀盖 Body Bonnet

阀杆
Valve Stem

阀瓣 Disc

密封面
Sealing face

阀杆螺母
Yokenut

填料
Packing

紧固件
Fasteher

NKJ41H-C型

25或WCB

铬不锈钢
Crstain
mless
teel

铬不锈钢
Crstain
mless
steel

H：合金钢
H：alloy steel

铝青铜
AI
bronze

膨胀复合石墨
Expanding
compound
graphlte

优质碳钢
High-grade
carbon
steel

NKJ41Y-l型

铬钼钢
Cr.Mo steel

20CrlM01vA 或38CrMoAlA

12CrlMo 1VA

Y：硬质合金
Y:oarbide alloy

铬钼钢
Cr.Mo steel

主要尺寸及重量

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main extemal and connectingd mensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37^o30’	200
40		200	320	55	40	-	-	37^o30’	240
50		230	365	64	48	-	-	37^o30’	320
65		290	41O	82	66	-	-	37^o30’	300
80		31O	430	95	78	-	-	37^o30’	300
100		350	470	117	1OO	-	-	37^o30’	350
125		400	500	143	126	-	-	37^o30’	350
150		480	533	167	150	-	-	37^o30’	400
1O	6.4	130	245	36	1O	18.4	1O	-	120
15		130	245	36	15	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37^o30’	200
40		200	320	55	39	-	-	37^o30’	240
50		230	365	64	48	-	-	37^o30’	320
65		290	41O	82	65	-	-	37^o30’	320
80		31O	430	95	76	-	-	37^o30’	360
100		350	470	117	98	-	-	37^o30’	400
125		480	500	143	123	-	-	37^o30’	400
150		480	533	167	148	-	-	37^o30’	500
1O	10.O	130	245	36	1O	18.4	1O	-	120
15		130	245	36	14	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37^o30’	200
40		200	320	55	38	-	-	37^o30’	240
50		230	355	64	48	-	-	37^o30’	320
65		290	41O	82	63	-	-	37^o30’	320
80		31O	430	95	74	-	-	37^o30’	360
1OO		350	470	117	97	-	-	37^o30’	400
125		400	500	143	123	-	-	37^o30’	400
150		480	533	167	148	-	-	37^o30’	500
