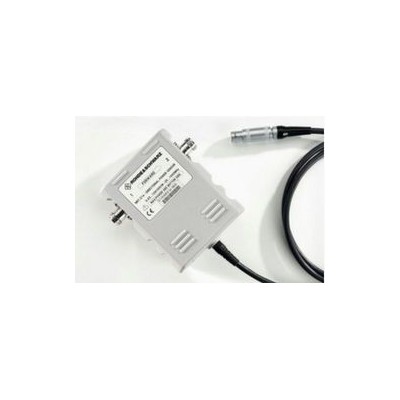

罗德与施瓦茨功率传感器NRT-Z44

罗德与施瓦茨功率传感器NRT-Z44

定向式功率计能连接在源和负载之间，同时测量两个方向的功率流，因此负载和反射的功率可以同时测量。

与低价值的测试仪相比，相（“相”改为“像”）NRT这样的功率计能提供很多好处: 良好的定向度（“定向度”改为“方向性”）带来的高精度测量和如同热敏功率计测量信号平均功率。

    在多载波和调制信号的情况下，功率NRT也能提供正确的测试结果。功率探头NRT-Z43/-Z44具有低差（“差”改为“插”）损、良好的匹配和***的无源互调特性，因此对测试信号本身的影响很小，可以认为探头对测试信号的不良影响是完全可以忽略的。

能用于移动通讯测试，研发测试，产品品质管理

多达3（4）个测量通道

数字化功率探头接口

探头直接与PC机连接进行测量

包括了前期型号NAP可连接的所有探头的测试范围

定向功率计用于在操作条件（“操作条件”改为“实际工作状态”）下测量功率和反射。典型的应用是用于工业和医学领域中的发射机、天线和RF 发生器的安装、维护和监测中。

多样的测试功能

功率反射计R&S® NRT 是正确的选择：坚固，准确，且小型。由于大量的测量功能和高精度，它适于经典的移动式用途中的经典应用，以及供研究、开发、生产和质量管理使用。

从HF 测试 到 无线通讯测试

  带有NRT-Z43和NRT-Z44 功率探头的NRT是为当前和未来的无线通讯测量，量身定做的。从200(400)MHz 至4GHz 的宽频率范围覆盖了所有的有关频带，测量方法与所有的普通模拟调制标准以及尤其是数字调制标准兼容：GSM 900/1800/1900，DECT，PHS，NADC，PDC，DAB，DVB，IS-95-CDMA，WCDMA 以及更多。前期型号R&S® NAP 的所有功率探头可用于通常的（“通常的”改为“普通”）频率范围，例如短波，并且能够通过选件连接。

直接在PC 上测量

    传统的功率探头必须和功率主机一起才能进行测量，而NRT 系列探头技高一筹： NRT 系列探头是自包含（“自包含”改为“全内置”）的测量仪器，其能够与基本（“基本”改为“主机”）单元通信，或者能够通过标准的串行数据接口与P C 通信。

    除常规的操作模式之外，NRT 系列探头能通过RS-232和PC 插件连接器和电脑相连，这种特征可以带来一系列的好处：无须功率主机的保养工作，对辐射干扰有高的抑制-在天线近场测试中非常有用的特征，能实现远距离的远程控制（直到500M）。

易于操作的特征

罗德与施瓦茨 R&S 功率反射计 功率传感器 NRT-Z44

NRT带有大量易管理的按键以及大显示器，所以NRT 的操作极其容易。通过键击在主功能之间进行切换，其他的设置可以通过三个简单菜单就可以设置，每一个菜单都可以通过一个面板键进入。

多样的测量功能满足日常的测试需求：

在平均功率、平均突发功率、包络峰值功率（PEP）和峰值对平均值功率比（峰值因数）之间的选择

以dB 或%表示的功率差的测量

在反射测量中在回波损耗、SWR 或反射系数和反前向功率比%之间的选择

调制信号的 CCDF的测试

探头和负载间点电缆损耗的补偿

以声音方式SWR的监测

zui大值和zui小值的指示

准模拟条图显示

在源或负载处测量之间的选择

频率范围 200 kHz～4 GHz
无需衰减器，测量功率z大可达2000 W
可以同时测量发射和反射功率

内置性能***的定向耦合器，确保精确的测量结果

测量峰值功率、峰均比、平均突发功率以及CCDF（互补累积分布函数）
兼容所有主要数字标准，例如GSM/EDGE, wcdma,cdmaOne, CDMA2000, PHS, NADC, PDC, TETRA, DECT,DAB, DVB-T
NRT-Z功率探头可以连接主机或者电脑探头屏蔽性能好，具有很强的抗干扰能力主机远程控制连接线可延长至500米，有效保护人员安全可选择在源端或负载端进行测量
支持温度补偿、线性化、调零和频率响应修正。
