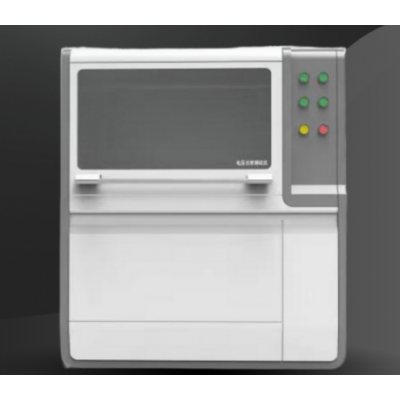

电桥法介电常数测试仪

　　电桥法介电常数测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。主要用于测量高压工业绝缘材料的介质损耗角的正切值及电容量。其采用了西林电桥的经典线路。可以测量电容器，互感器，变压器，各种电工油及各种固体绝缘材料在工频高压下的介质损耗(tgd)和电容量(Cx)以，其测量线路采用“正接法"即测量对地绝缘的试品。电桥由桥体、指另仪、跟踪器组成，本电桥特别适应测量各类绝缘油和绝缘材料的介损（tgd）及介电常数（ε）。
RZ2120A介电损耗测试仪主要参数
1、Q值测量范围：1～1023
2、主电容调节范围：17～240pF
3、电容直接测量范围：1pF～25nF
4、信号源:DDS数字合成信号100kHz-160MHz
5、信号源频率精度3×10-5±1个字,6位有效数
6、Q值量程分档：30、100、300、1000、自动换档或手动换档
7、数显式微杆，平板电容器
8、准确度150pF以下±1pF；150pF以上±1%
9、合格指示预置功能范围：5～1000
10、信号源频率覆盖范围100kHz～160MHz
11、环境温度：0℃～40℃
12、消耗功率：约25W；电源：220V±22V，50Hz±2.5Hz（数显）介电常数εr和介质损耗因数tanδ测试装置
13、极片间距可调范围：≥15mm
14、极片尺寸：Φ50mm/Φ38mm可选
15、夹具损耗正切值≤4×10－4（1MHz）
16、夹具插头间距：25mm±0.01mm
17、电感测量范围：1nH～140mH自身残余电感和测试引线电感的自动扣除功能
