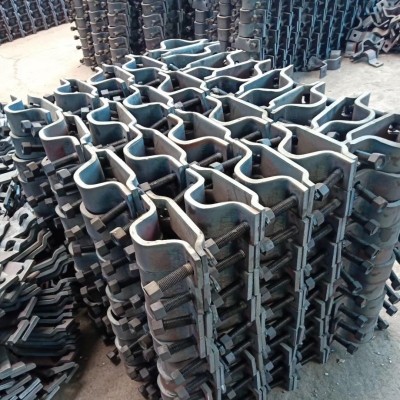

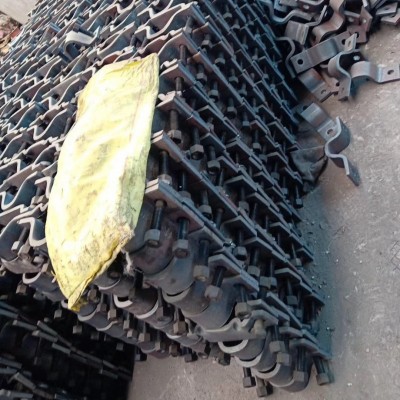

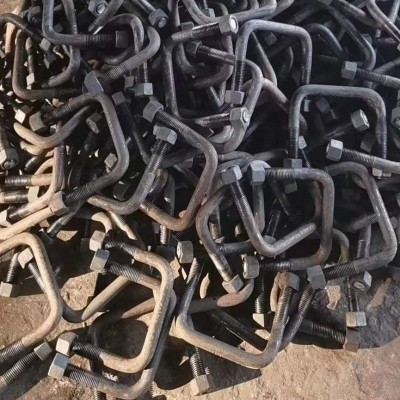

山东恒启现货供应各种规格U型卡缆，带连杆卡缆

厂家直销矿用U25卡缆U29卡缆U36卡缆等各种规格U型钢支架卡缆

29u双卡卡揽：总长度265mm；宽度80mm，板厚14mm，螺栓中心孔210mm；下槽板内长155mm；上下槽板内高130mm；

卡缆是用于支架连接处的配件。卡缆是用Q235和16锰的钢板加工而成的，卡缆的型号分为U25,U29,U36等各种规格U型钢支架卡缆。

U型钢支架卡缆，有单卡卡缆、双卡卡缆、上限位卡缆、下限位卡缆。主要应用于矿用U型钢支架梁和腿的搭接部位，为了更好地发挥紧固作用，一般搭配有螺纹丝，松紧可调整，可根据客户要求，定制加工。

U型卡缆作为U型钢支架提供的一种可靠的连接紧固件，U型钢搭接长度一般不大于200mm，制造工艺简单，安装操作方便。U型钢支架连接安全可靠，能提高巷道使用寿命，降低巷道的维修率，减少安全事故的发生，确保煤矿安全生产。

产品特点

U型卡缆具有可缩性和稳定可靠的承载能力，适应松软围岩的载荷和变形，断面利用率高，支架支回方便，维修量小，支架回收复用率高，减少坑木使用，环保效益十分明显。

U型卡缆作为U型钢支架的定位，要求高受力大，安全稳定，坚固耐久，使用该设备加工制造卡缆能满足要求，且具有用料省、成型稳定、加工效率高及投资低效益高等优点。

技术要求

1）卡缆各零件必须具有良好的互换性，螺栓应能直接安装在卡缆板上。

2）卡缆表面不得有裂纹、毛刺、飞边等缺陷。

3）卡缆板采用调质处理，材料为不低于U型支架型钢机械性能的Q345低碳钢；

4）成形后的卡缆板厚度允许误差为±0.5mm，宽度允许误差为±0.2mm。螺栓孔距允许偏差为±1mm。

5）卡缆螺栓应采用与U型钢材质相对应的圆钢制作。

6）螺栓规格为M24，长度为35mm，螺纹基本尺寸应符合GB/T96的规定，公差应符合GB/T197的规定，精度为8g。

7）卡缆丝孔规格为M24的通孔，螺纹基本尺寸应符合GB/T96的规定，公差应符合GB/T197的规定，精度为8g。

8）25U型钢可缩性支架卡缆的平均工作阻力不低于100kN，29U型钢可缩性支架卡缆的平均工作阻力不低于140kN，36U型钢可缩性支架卡缆的平均工作阻力不低于190kN。

9）z大工作阻力与z小工作阻力的差值不得大于25kN。

10）卡缆与U型支架的强度相匹配。

以上报价仅供参考，详情请联系销售人员！
