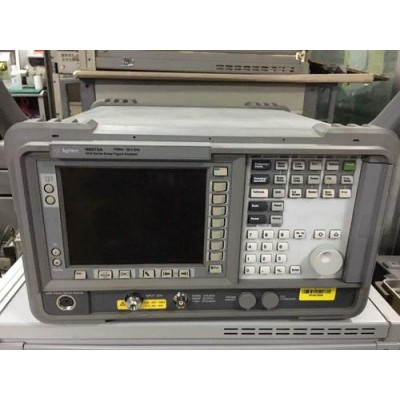

N8974B是德噪声分析仪

N8974B是德噪声分析仪

主要特性与技术指标 JIANG

综合解决方案提供 10 MHz 至 7 GHz 的频率范围

多点触控界面

包括频谱分析仪和 IQ 分析仪（基础）模式

内置标配选件包括 P03、PFR、FSA、NFE 和 B25

N 型（阴头）输入连接器

与 SNS 系列噪声源兼容：N4000A、N4001A、N4002A

包括 U7227C 100 MHz 至 26.5GHz 外部 USB 前置放大器

描述

N8974B 高性能噪声系数分析仪可以进行快速、准确且可重复的噪声系数测量。与 SNS 系列噪声源和 U7227 系列 USB 前置放大器配合使用时，来自 SNS 的 ENR 数据和 USB 前置放大器数据自动到 N8974B。

N8974B 拥有多点触控界面，支持放大、缩小和拖动手势。只需手指一点，即可访问大多数菜单，无需改变屏幕。

通过一步完成多达 12 种被测器件设置的综合校准，显著简化了 Y 因数测量的噪声源校准。使用内部校准功能，无需执行用户校准，可以为许多类型的被测器件节省宝贵的测试时间。

内置噪声系数不确定度计算器可以预先填写来自 SNS 噪声源、USB 前置放大器的数据，以及所有必要的仪器参数，例如分析仪噪声系数、增益、噪声系数不确定度以及匹配等。默认噪声系数设置提供了同时的噪声系数和增益测量。使用表格（Table）视图，可以以表格形式同时查看多种测量结果，包括噪声系数、噪声因数、Y 因数、增益、Phot、Pcold 和 Teffective。

N8974B 的频谱分析仪模式和 IQ 分析仪（基础）模式提供了额外的灵活性，使客户除了能够测量噪声系数之外，还能根据需要更深入地分析被测器件特性。

7 GHz 内置前置放大器（选件 P07）、25 MHz 分析带宽（选件 B25）、精密频率参考（选件 PFR）、精细步进衰减器（选件 FSA）和本底噪声扩展（选件 NFE）作为标配选件提供。此外，提供的卡入式附件袋可以容纳外部 USB 前置放大器、噪声源和适配器。

通过经 LAN、USB 或 GPIB 接口连接到是德科技信号发生器，可以实现外部仿真本振与频率转换器件输入的连接。本振控制可从 N8973B 进行调整。

N8974B-A6J ANSIZ Calibration US 1,377

N8974B-AMG KeysightCalibration Uncertainties Guardbanding (Accredited) US 1,722

N8974B-PRC Portableconfiguration US 332

N8974B-SF1 SecurityFeatures, Exclude Launching Programs US 1,074

N8974B-SF2 Securityfeatures, prohibit saving results US 1,074

N8974B-UK6 Commercialcalibration certificate with test data US 596

1CM113A Rackmount flange kit 177.0mm H (4U) - two flange brackets, 2015color US 100

1CN103A Handlekit 177.0mm H (4U) - two front handles, 2015 color US 300

1CP105A Rackmount flange and handle kit 177.0mm H (4U) - two brackets and fronthandles US 291

1CR013A RackSlide Kit for 11in, 14in, and 16in Mounting Holes US 172

1KBD001A USBkeyboard-smaller keyboard US 60

1MSE001A Mouse US 39
