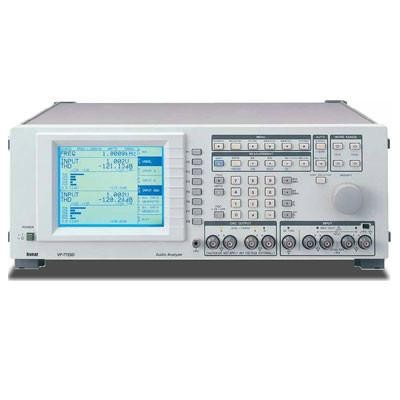

VP-7725D松下音频分析仪

独立的2通道允许宽范围的测试

DC测试

31.6V-0.316V全范围为D.U.T电压测试等.

AC测试

大范围高性能测试

AC电平测试

2个通道覆盖了0.316mV-100V测试范围,自动和手动范围结果以V (mV),dBV或dBm显示.

相对电平测试

频率响应,S/N和窜音测试时

功率显示功能

计算功率值使用测试AC电平和可调整的可变负载阻抗(RL)

噪声测试

音频分析仪能作为噪声计使用,通过适当的内置的滤波器选择平均值,RMS,Q-Peak检测.

失真度测试

三种失真度测试通过平均值或RMS响应是可用的,频率范围5Hz-110kHz.

失真度DISTN

测试THDN(全失真加上噪声组合)在0.001%或更小(-100dB)

全谐波失真THD

多摘取到第10次谐波组合.

测试失真度达到0.0001%或更小(-120dB)频率在200Hz到2KHz

HD

显示第2到第5次谐波组合,能被一起做为全失真THD显示或显示单个/附加组合失真,可以数字读出

和模拟条线图

数字音频动态范围测试

3.16mV(-60dB输入)/31.62mV范围(基本为动态范围测试),标准配置了20KHz LPF/Pre-LPF

频率测定

内置5Hz-110kHz倒数高速频率计算器,在频率,AC电平失真度和抖晃测试中使用.

S/N测试

自动的S/N测试和振荡器操作连动

比率测定

A和B通道的AC电平测试.A/B或B/A电平比率以dB或%计算显示,在立体声信号通道分离,窜音等中使用.

抖晃测试(选件)

选件01:DIN和CCIR(Q-Peak响应),选件02:JIS(RMS响应)

测试滤波

9种标准的/5种选择的噪声评估滤波

标准装备滤波

Pre-LPF

20kHz:为数字音频.为低端CD/MD/DVD和半导体(ADC)测试,一个格外的选件滤波器能被增加.

LPF

15kHz:为了DAT和BS/FM调谐器,20KHz:为了数字音频产品,80KHz:高频排除.一个格外的选件滤波

器能被增加.

HPF

100Hz

200Hz

PSOPHO

A:IEC-A滤波,CCIR/ARM: 杜比,音频:IEC音频BPF.一个格外的选件滤波器能被增加.(杜比是

杜比实验室注册商标)

选择滤波器(选件)

LPF部分和PSOHO部分每个可接受一个滤波选件

CCITTP53:电话/通信设备,回路评估(主要欧洲)

C-MESSAGE:电话/通信设备,贝尔标准回路评估(主要USA)

1KHz BPF:

1KHz BPF窜音测试等

3kHz BPF:窜音 消除比率测试等(主要音频类型)

IEC-C:测试音频设备BPF特征

315Hz BPF:音频类型测试.

GP-IB和外部的I/O接口使其简单的与外部自动测试系统通信

1.100点记忆: 能被分割成10组

2.自动排序:每个记忆地址的记忆时间能被设定(能与SG等同步)

3.判定功能: TTL 外部输出功能为了限制的值 UNDER/OVER/PASS

4.外部控制:允许遥控/更正记忆.8 bit,2端口I/O为了遥控夹具和DUT

5.GP-IB(标准):允许简单的系统扩展,控制外围的设备,转移测试数据,同步操作(仅说/仅听方式)

和记忆倾卸功能.
