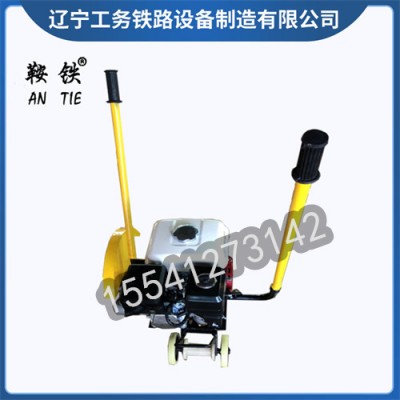

内燃钢轨切割锯根本构造与工作原理

工作原理：内燃钢轨切割锯根据无齿锯切削原理，应用摆动机构，使转动的薄片砂轮轴线绕着钢轨轴线沿着一定轨迹往复摆动，薄片砂轮对钢轨实行切割。砂轮片回转平面与钢轨断面接触长度较小，从而减少砂轮片的磨耗，进步砂轮片应用率及工作效率。

1、主运动：内燃钢轨切割锯由发起机、驱动V带传动使主轴(砂轮片)回转。

2、进给运动：内燃钢轨切割锯应用切割臂与摆臂的相对摆动，靠切轨机的自重来完成砂轮片的进给切削运动。切割臂主轴砂轮片回转面在摆臂(卡轨机构)中心平面旁侧，并悬臂较长，因而锯片可切到钢轨底。

根本构造：

1、摆臂轴、套间为滚动摩擦，减小磨损，延长寿命。

2、摆臂、切割臂、皮带轮为铸造铝合金构造，质量轻、强度高。

3、装夹机构具有防脱轨功用，内燃钢轨切割锯安放在钢轨上，内燃钢轨切割锯重心与钢轨中轴线重合，即便旋松夹紧螺杆，内燃钢轨切割锯不发作倾斜。

4、内燃切轨机内燃机座为精细铸钢，增高强度，减轻重量。

5、走行机构增设辅助轮，保证在地面推行时平稳。
