NI PXIE-1062Q 机箱NI PXIe-8135 PXI Express嵌入式控制器

名称：数据采集记录仪 JIANG

NI PXIE-1062Q 机箱8槽机箱是为各种测试和测量应用程序设计，NI PXIE-1062Q 机箱其高带宽背板可提供每插槽高达1 GB/s的专用带宽以满足高效运转需要。NI PXIE-1062Q 机箱具有4个PXI外围插槽、1个具有系统定时功能的PXI Express插槽、2个既可接受PXI外围模块又可接受PXI Express外围模块的PXI Express混合插槽。NI PXIe-1062Q机箱运行的温度可扩展到55 ºC，在温度低于30 ºC时其噪声发射可低至43.6 dBA。NI PXIe-1062Q机箱具备z新PXI规范的所有特性，包括支持PXI和PXI Express模块。NI PXIE-1062Q 机箱配有用于PXI模块的内置10 MHz参考时钟、PXI触发总线和PXI星形触发和用于PXI Express模块的内置100 MHz参考时钟、SYNC 100和PXI星形差分触发。NI PXIE-1062Q机箱的总计系统带宽超过3 GB/s，可满足各种高处理能力应用软件的需求。

NI PXIE-1062Q 机箱产品特点：

NI PXIE-1062Q 机箱提供4个PXI插槽、1个PXI Express系统定时插槽、2个PXI Express混合插槽

354 W电源 (0到55 ºC)

43.6 dBA低噪声运行 (0到30 ºC)

NI PXIE-1062Q 机箱与PXI、PXI Express、CompactPCI和CompactPCI Express外设模块兼容

NI PXIE-1062Q 机箱与PXI Express控制器配合使用NI PXIe-8105, PXIe-8103, PXIe-PCIe837x,PXIe-PCIe836x, 和PXIe-ExpressCard8360

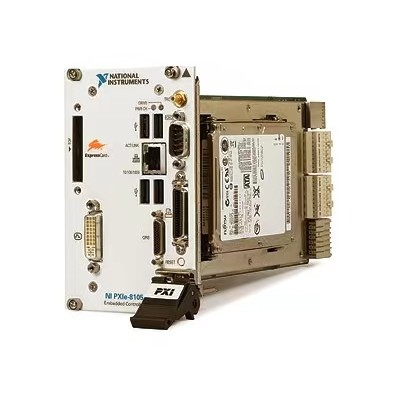

NI PXIE-1062Q 机箱具有每插槽高达1 GB/s的专用带宽和超过3 GB/s的系统带宽使系统高效运行NI PXIe-8135包含四核Intel Core i7-3610QE处理器。四核处理器在单个物理封装中包含了四个内核或称计算引擎。 Intel引进了Turbo Boost技术，极大提高了产品性能，适用于所有类型应用，而且应用也无需针对多核处理器进行优化。它能够极大地缩减测试时间，适合处理器密集型应用。

移动硬盘

通常情况下，如果将测试和测量系统部署到机密领域，则需要这些系统进行一个关联的解密过程。解密PXI系统需要对系统的所有内存组件有深入的了解，包括机箱、控制器和模块。 PXI嵌入式控制器通过硬盘和闪存盘提供非易失性存储，使得系统突然断电也可保留用户和系统的信息。由于非易失性存储对于PXI嵌入式控制器的运行是必需的，因此带有可移动硬盘的NI PXIe-8135使您将该存储媒介移动到安全的环境。

除了可将存储介质放置于安全的环境中外，带有可移动硬盘的NI PXIe-8135嵌入式控制器还可将不同的唯一软件图像加载至同一站台的硬件。

性能指标

性能特征：

2.3 GHz四核Intel Core i7-3610QE处理器 (单核Turbo Boost模式下z大3.3 GHz)

前面板配有可连接硬盘载体，提供可移动存储选项

高带宽PXI Express控制器，每个方向具有高达8 GB/s的系统带宽和2 GB/s的插槽带宽

标准配置为4 GB (1 x 4 GB DIMM) 单通道1600 MHz DDR3 RAM, z大为8 GB

2个SuperSpeed USB端口、4个高速USB端口、2个千兆以太网端口、GPIB、串口和其他外设

装有操作系统和驱动; 基于硬盘的恢复; In-ROM内存和硬盘诊断
