DPO7354C泰克数字荧光示波器

DPO7354C泰克数字荧光示波器

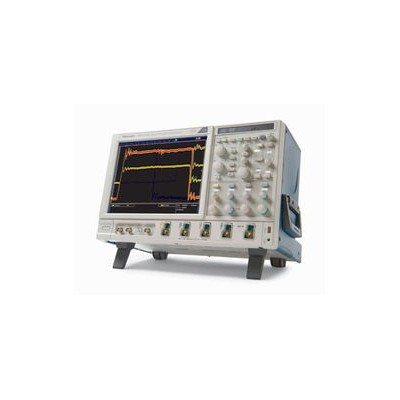

泰克dpo7354c数字荧光示波器 JIANG
泰克深知，从原型通电到生产测试，工程师在整个设计周期都要依赖示波器。 dpo7000 系列示波器的独特功能与杰出的信号采集性能和分析功能相结合，让您加速完成测量任务。
欧盟客户通知
本产品尚未更新以符合 rohs 2 指令 2011/65 /eu 要求，且将不会发货至欧盟。在 2017 年 7 月 22  日前，客户可以通过欧盟市场的库存购买产品直至库存售完。泰克致力于为您提供所需的解决方案。请联系您的当地销售代表以获取进一步帮助，或确定是否有可用的替代产品。泰克将继续为全球范围内仍享受质保支持的产品提供服务。
主要性能指标
3.5 ghz、2.5 ghz、1 ghz 和 500 mhz 带宽型号在一条通道上提供了高达 40 gs/s 的实时采样率，在两条通道上提供了 20gs/s 的实时采样率，在三或四条通道上提供了 10 gs/s 的实时采样率
multiview zoom™高达 500 m 点记录长度fastacq® 技术，>250,000 wfm/s 的z大波形捕获速率fastframe™分段存储采集模式，>310,000 波形/秒捕获速率
用户可以选择带宽限制滤波器，提高低频测量精度
主要特点
易用特点
pinpoint® 触发技术，提供了灵活、性能非常高的触发功能，支持 1400 多种组合，满足几乎任何触发情况
可视触发和搜索，精确限定触发，找到复杂波形中的独特事件
高级搜索和标记，在整个波形中查找具体事件
myscope® 定制窗口和鼠标右键菜单，实现杰出的效率
53 种自动测量、波形直方图和 fft 分析，简化波形分析工作
tekvpi® 探头接口，支持有源探头、差分探头和电流探头，自动设定量程和单位
12.1 英寸（307 毫米）高亮度 xga 显示器，配有触摸屏选配串行触发和分析
i2c、spi、can、lin、flexray、rs-232/422/485/uart、mil-std-1553 和 usb 2.0 自动串行触发、解码和搜索选项
mipi® d-phy dsi-1、csi-2、8b/10b、以太网和 pci express 自动串行分析选项
串行数据流时钟恢复64 位 nrz 串行码型触发，隔离码型相关效应，速率高达 1.25 gb/s
选配特定技术分析功能
软件解决方案提供了内置域专门技术，适用于 mipi® d-phy、以太网、汽车以太网、most 和 usb 2.0 一致性测试，抖动、定时、眼图、功率、ddr 内存总线分析及宽带射频
极限和模板测试，迅速了解信号特点连接能力
前面板和侧面板提供了 usb 主控端口，迅速简便地存储数据、进行打印及连接 usb 外设
集成 10/100/1000base-t 以太网端口，实现联网能力；视频输出端口，把示波器显示画面导出到监视器或投影仪上
microsoft® windows 10 操作系统，简便连接及集成到用户环境中
满足 lxi class c 标准tekscope anywhere™离线分析
tekscope anywhere™把示波器分析环境的处理能力带到pc中。用户现在可以灵活地执行各项分析任务，包括在实验室外部进行定时、眼图和抖动分析。可以在团队成员和远程站点之间迅速共享泰克 dpo/mso5000、dpo7000c 或 dpo/mso70000c/d/dx 系列示波器的波形数据和设置1），从而改善工作效率。
泰克dpo7354c数字荧光示波器
技术数据
除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规范适用于所有型号。
型号概述
dpo7054cdpo7104cdpo7254cdpo7354c
输入通道 4
带宽 500 mhz 1 ghz2.5 ghz 3.5 ghz
