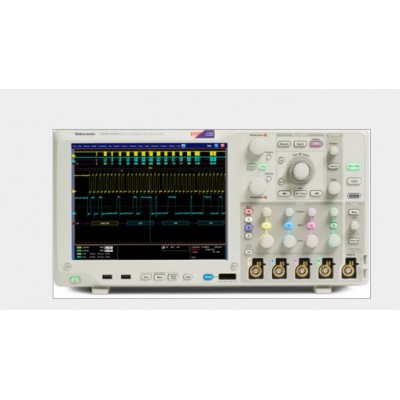

二手泰克DPO5104B 示波器

二手泰克DPO5104B 示波器

·         2 GHz、1 GHz、500 MHz、350 MHz 四种带宽型号

·         一条或两条通道上高达 10 GS/s 的实时采样率，所有通道上高达 5 GS/s 的采样率

·         MultiView zoom™ 高达 250 M 点记录长度

·         FastAcq® 采集技术，>250,000 wfm/s 的z大波形捕获速率

·         Fastframe™ 分段存储器采集模式，段数高达 290,000 个，>310,000 波形/秒的捕获速率

·         标配 10 MΩ 无源电压探头，提供了 <4 pF 电容负荷及 500 MHz 或 1 GHz 模拟带宽

·         使用 HiRes 采样时垂直分辨率 >11 位

·         用户可以选择带宽极限和 DSP 滤波器，降低噪声，提高低频测量精度

主要特点分析

·         Wave inspector® 控制功能，轻松导航和自动搜索波形数据

·         高级触发套件，标配可视触发和搜索

·         53 种自动测量，可供选择的滤波功能、波形数学运算和 FFT 分析

·         波形直方图、眼图、TIE（抖动/定时）测量和分析

·         使用 MATLAB、Visual Studio 和 Excel 进行用户可定义的数学运算

·         选配内存分析、高级抖动、串行数据、功率和宽带 RF

主要协议特点

·         中速（100 Mb/s 至 1 Gb/s）总线的触发和解码选件

·         低速 (10 Mb/s) 总线的触发和解码选件

·         USB2.0、以太网、USB 电源、MOST 和汽车以太网的*性测试选件

·         在通信、计算和视频标配上进行模板测试

混合信号设计和分析（MSO 系列）

·         16 条数字通道（用户可升级）

·         MagniVu™ 高速采集技术，在数字通道上提供了 60.6 ps 的精细定时分辨率

·         并行总线自动触发、解码和搜索

·         每条通道单独设置门限

查看性能差异

凭借高达 2 GHz 的模拟带宽和高达 10 GS/s 的采样率，MSO/DPO5000B 系列确保您拥有捕获具有非常好的信号保真度和分辨率的波形所需的性能，以便查看微小的波形细节。

性能 - 利用高达 2 GHz 的带宽和高达 10 GS/s 的采样率，捕获带有真正保真度和 100 ps 分辨率的 USB2.0 480 Mb/s 差分信号。

准确的高速探测技术

每台 MSO/DPO5000 系列示波器都标配多只 TPP 系列探头，提供了高达 1 GHz 的模拟带宽和 <4 pF 的电容负荷。 超低电容负荷z大限度地降低了对电路的负面影响，可以更有效地支持更长的地线。 此外，由于探头带宽与示波器带宽相匹配，您可以查看信号中的高频成分，这对高速应用至关重要。 TPP 系列无源电压探头提供了通用探头的所有优势，如动态范围高、连接选项灵活、机械设计坚固可靠，同时提供了有源探头的性能。

探头 - 带宽高达 1 GHz，电容负荷 <4 pF，其提供的有源探头性能比其他中量程示波器所含的无源探头更胜一筹。
