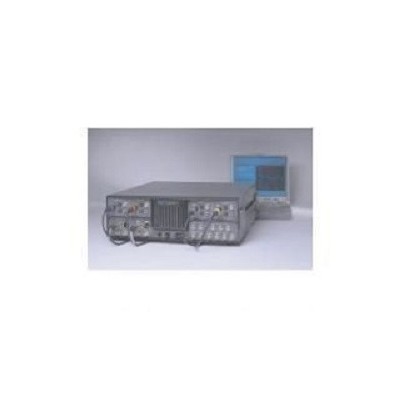

美国AP SYSTEM TWO SYS2322音频分析仪

美国AP SYSTEM TWO SYS2322音频分析仪

品名：音频信号分析仪/AP分析仪

型号：SYS-2322

品名：音频分析仪

型号：System Two/AP2322

一、功能：

1．模拟分析部分的主要功能有：

测试电平（2通道）、电平比率、频率、相位、THDN（即失真，小于-112Db）、互调失真、噪声、带通幅度、串音干拢、抖晃。

2．DSP模拟和数字分析的主要功能有：

全功能2通道音频分析仪、FFT频谱分析仪、Multitone多音测试仪、谐波（THD，HD）分析仪、抖晃。

3．数字分析部分的主要功能有：

达到单通道192KHZ的采样功能，全功能界面协议分析，模仿衰减和抖动信号源；能测试脉冲幅度，上升和下隆时间，抖动幅度和频谱，共态模式幅度，采样速度，同步到输出延迟，比特活动，字节宽度，状况字节，接口波形显示，眼图显示边缘参数，抖动图象，FFT抖动频谱分析和眼图。

二、主要参数：

1．低失真：在1KHZ，20KHZ，带宽时，摸拟域失真（THDN）≤-112Db，数字信号源失真/噪音≤160Db

2．低噪音：模拟分析仪中，22HZ-22KHZ带宽时，噪音≤-118dBu，A加权时，噪音≤-124dB。

3．高带宽：模拟信号源达204KHZ，分析可达500KHZ，FFT频谱/Multition多音测试仪达120KHZ。

4．低串音干拢：模拟输入时，串音≤-140Db，模拟输出时，串音≤-120dB

System Two/ AP2300系列是一部和电脑连接工作的多功能音频综合测试仪器。对于客户的不同要求，可以相对数字或模拟提供不同的型号及选件，成为百分之百适用的仪器。模拟和数字测试功能内置标准的串连数码接口格式，例如： AES/EBU（AES3），SPDIF-EIAJ，光纤等。独立的高精度模拟信号源和分析仪，完全和数字信号处理器（DSP）分开，避免了互相干扰和对高保真的苛刻要求。
z新AP2300控制软件（APWIN也兼容）能在Windows98/2000/XP下同时运作，通过编写程序，同时完成多项功能自动测试、图象曲线显示、FFT频谱分析、多音测试（Multitone）、MLS信号测试和实时控制等。
System Two /AP2300系列具备以下功能：
模拟分析的主要功能有：
测试电平（2通道）、电平比率、频率、相位、THDN（即失真，小于-112dB）、互调失真、噪声、带通幅度、串音干扰、抖晃。
DSP模拟和数字分析的主要功能有：
全功能2通道音频分析仪、FFT频谱分析仪、Multitone多音测试仪、谐波（THD，HD）分析仪、抖晃。
数字分析的主要功能有：
全功能界面协议分析，模仿衰减和抖动信号源；能测试脉冲幅度，上升和下降时间，抖动幅度和频谱，共态模式幅度，采样速度，同步到输出延迟，比特活动，字节宽度，状况字节，接口波形显示，眼图显示边缘参数，抖动图象，FFT抖动频谱分析和眼图。
模拟域的选件：
IMD 互调失真信号源/分析仪，有SMPTE/DIN、CCIF、DIM/TIM标准可选。
各种信号源：BUR猝波（Burst）、方波（20kHz）、脉冲、噪音（粉红、白）信号源；
W&F 抖晃分析仪IEC/DIN、NAB、JIS，加权或不加权。
各滤波器选件（有超过20种标准滤波器可选）：
有加权、高通、低通、带通、带阻、通讯、广播等用途。
其他配件：
模拟电缆线（接口类型：XLR/BNC/RCA）、AES数字标准电缆线、手提带等
