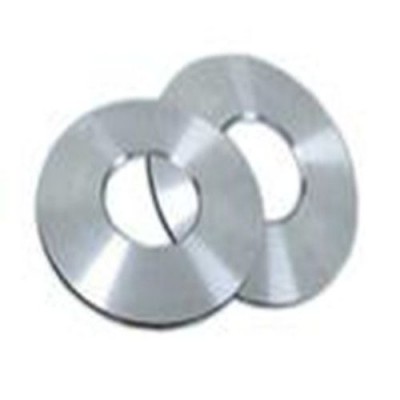

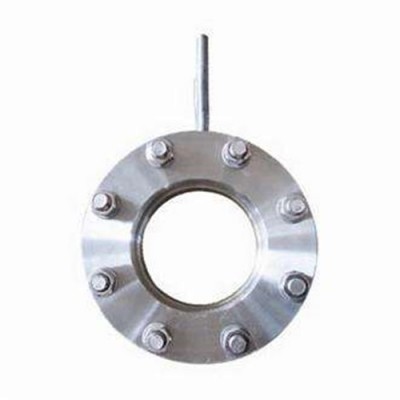

口碑节流装置爆品经典孔板闭眼入
使用径距式孔板流量计应满足的条件及注意事项
1、管道的条件
(1)节流件前后的直管段必须是直的,不得有肉眼可见的弯曲。
(2)安装节流件用的直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正系数。
(3)为保证流体的流动在节流件前1D处形成充分发展的紊流速度分布,而且使这种分布成均匀的轴对称形
孔板管道注意事项
1)直管段必须是圆的,而且对节流件前2D范围,其圆度要求其甚为严格,并且有一定的圆度指标。
体衡量方法:(A)节流件前OD,D/2,D,2D 4个垂直管截面上,以大至相等的角距离至少分别测量4个管道内径单测值,取平均值D。任意内径单测量值与平均值之差不得超过±0.3%(B)在节流件后,在OD和2D位置用上述方法测得8个内径单测值,任意单测值与D比较,其zui大偏差不得超过±2%。
2)节流件前后要求一段足够长的直管段,这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关,见表1(β=d/D, d为孔板开孔直径,D为管道内径)。
3)节流件上游侧di一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7(不论实际β值是多少)取表一所列数值的1/2
4)节流件上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D)若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合表1上规定的zui小直管段长1外,从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。
