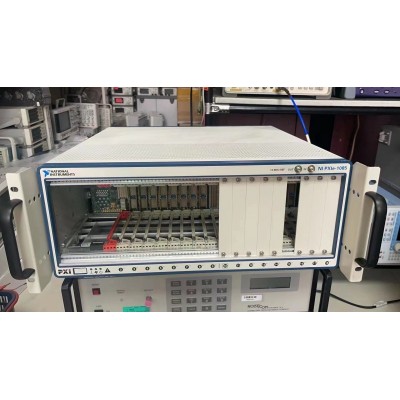

美国NI PXIe-1085采集器

硬件

: PXI/CompactPCI>>Chassis>>PXIe-1085

一、PXIe-1085概览
问题: PXIe-1085是NI目前性能z好的机箱，采用PCI Express第三代技术，专为高吞吐量应用而设计。那么，它到底性能好在哪里？我们今天将来带大家走进PXIe-1085，使大家更加了解PXIe-1085。 JIANG
解答:

PXIe-1085突出的几个特点分别是：
1） 具有16个混合插槽，其中1个PXI Express定时插槽（槽10）。
2） 每槽高达8GB/s，24GB/s的系统带宽。
3） 0-55摄氏度总功率为925W。
下面我们将一一对其中的性能进行探讨。
二、 3U PXI Express机箱
PXI支持两种尺寸的模块，分别为3U以及6U

其中U是一个电子尺寸的标注，1U=1.75英寸。其中3U尺寸为100×160mm，内置两个插槽接口模块（J1和J2），其中J1集成32-bit的PCI本地总线，J2则内置64-bit的PCI信号传输以及PXI的路由特性。6U尺寸为233.35×160mm，其相对于3U多出J3的模块，它是PXI的拓展模块。
下图所示则是典型的3UPXI Express机箱，也是目前NI大部分的PXIe机箱原型。

一般来说，3U的板卡是可以在6U的机箱中使用，但是值得注意的是，当有一块3U的控制器控制6U的板卡时候，其控制器不能控制J1以及J2以外的连接线路。

1085的2-9，11-18共16个槽为混合槽（其中在机箱上标有H字样）。我们可以借用PXIe-1065的背板总线图为例。在PXIe-1065中，槽7、11-13是混合槽。可以看到，混合槽P1部分（z下处）连接PCI总线，插槽接口XP3（中间部分）则与通过x4 PCI express总线与Switch或者系统槽相连，根据PCIe总线速度，则每个混合槽单向带宽为1GB/s。

而1085除了时钟槽和系统槽，所有的槽皆为混合槽，意味着每槽单向传输带宽为8GB/s（第三代技术）
三、 24GB/s的系统带宽
在KS《PXI系统带宽》一文中已经详细阐述分析了机箱的系统带宽，那么我们这里将重点的介绍PXIe-1085的系统带宽。

也就是说，系统槽在背板中使用Gen-3 x8和x16的PCIe总线与两个switch相连接。而其中Gen-3的PCIe总线传输速率为985MB/s，因此则PXIe-1085的系统带宽为：x8 PCIe Gen 3 x16 PCIe Gen 3 ,约为24GB/s。

机箱2后部的气流通过导向叶片均匀流过所有模块槽 1，NI设计的机箱提供30W及38.25W功率电源，足以满足PXI及PXI Express的要求，每插槽均独立散热。PXIe-1085每个槽则提供38.25W。共925W。同时可以在机箱背板上设置风扇的转速，从而调节散热效果。
