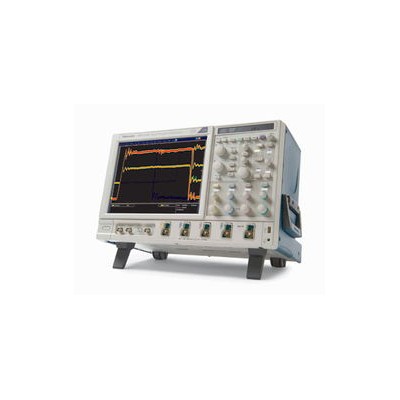

tektronix泰克DPO70804 示波器

tektronix泰克DPO70804 示波器

产品细述：

品牌：tektronix/泰克
产品信息：
主要性能指标jiang

模拟宽带高达 33 GHz，上升时间快达 9 ps。支持对的高速串行标准的测试
33 GHz 型号有 2 条通道提供*的 33 GHz 实时模拟带宽
业界超前的高采样率和定时分辨率
有 2 条通道实现 100 GS/s（33、25、20、16 和 12.5GHz 型号）
四通道同时使用性能
高达 23 GHz 带宽
高达 50 GS/s 实时采样率
高达 500 M 样点记录长度，具有 MultiViewZoom™ 快速导航
****快波形捕获速率，每条通道为 >300,000 wfms/s
16 条逻辑通道，为数字和模拟信号调试提供高达 80ps 定时分辨率
可利用****的 iCapture® 功能通过单探头连接查看数字通道的模拟特点
6.25 Gb/s 实时串行触发－保证*的 NRZ 或 8b/10b 码型****次出现时触发，以隔离码型相关影响
应用支持涉及高速串行行业标准、宽带射频、电源系统和内存－实现标准规定认证、测试自动化和易用性
主要特点

****的信号完整性和出色的信噪比－观察波形****真实的表现
Pinpoint® 触发 – 限度地减少采集故障信号所用的时间，****排除故障，缩短调试时间
可视触发 – *判定触发，找到复杂波形中的独特事件
搜索和标记 – 为感兴趣的信号提供波形或串行总线码型匹配和软件触发
自动串行分析选项，用于 PCI Express、8b/10b 编码串行数据、I2C、SPI、CAN、LIN、FlexRay、RS-

232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI®D-PHY 和 M-PHY
P7600 和 P7500 TriMode™ 探测系统 – ****匹配的信号连接性能
P6780、P6750 和 P6717A * 17 通道逻辑探头，具有高达 2.5GHz 的带宽，能够连接当前的快速数

字信号（
连接

前面板和后面板都有 USB 2.0 接口便于数据存储、打印和连接 USB 键盘
集成的 10/100 以太网接口用于网络连接，视频输出接口用于将示波器显示屏输出到监视器或投影仪
应用支持

高速串行行业标准一致性测试
SignalVu® 矢量信号分析
DDR 内存总线分析
应用

包括信号完整性、抖动和定时分析在内的设计验证
高速复杂设计方面的设计检定
根据行业标准对串行数据流进行的认证测试
内存总线分析和调试
原型机启动和电源验证
瞬态现象的研究和调查
复杂系统的生产测试
瞬态信号或宽带射频信号的频谱分析
