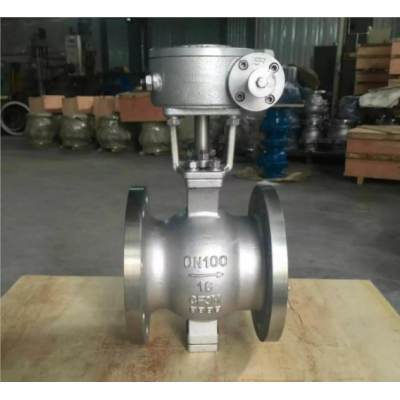

蜗轮V型球阀VQ347F-16C/25/40P/R/RL

蜗轮V型球阀介绍：

VQ347F/VQ647F/VQ947F-10C/16C/25/40P/R/RL蜗轮V型球阀、气动法兰V型开关球阀、V型电动调节球阀、气动法兰V型调节球阀、对夹式V型球阀、法兰式V型球阀、AT气动法兰V型开关球阀、涡轮法兰V型球阀、AT气动法兰V型球阀、电动V型法兰球阀、碳钢V型球阀、铸钢V型球阀、不锈钢V型球阀是球阀的一种，它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对介质具有强有力的切断力，球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的精确调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能，与气动或电动执行器配套，广泛使用于工业过程自控系统中。

V型球阀特点：

1、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。

2、上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。

3、阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球 面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀，适应范围广。

4、经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。

5，介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以 它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。

6、小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制。

V型球阀标准：

1、法兰标准：GB/T9113-2010、JB/T79-1994、HG/T20592-2009 ASMEB16.5 EN1092-1: 2001

2、压力一温度额定值：GB/T12224-2007 ASME B16.34-2003 IS07005-1

3、结构长度标准： 对夹式：企业标准 法兰式：ISA 75.04-1995，IEC/DIN 534-3-2

4、适应温度范围： 常温型一-40℃一120℃ 中温型一120℃-450℃ 高温型 一大于450℃

5、密封与强度试验标准 强度及密封试验标准：GB/T 4213-2007

硬密封等级：用户无特殊要求时按下表标准，用户要求时可以按GB/T4213-2007V级标准执行。 强度试验压力是按公称压力的1.5倍，填料及法兰处密封试验是按公称压力的1.1倍压力进行，阀座密封是按z大使用压差 来进行试验，当z大使用压差不明确时按1.0MPa（水压）试验，当z大压差小于0.6MPa时按0.6MPa压力进行试验，介质是带有缓蚀阻垢剂的水进行试验。

V型球阀尺寸：
