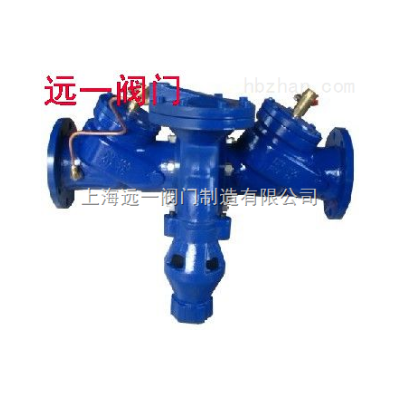

倒流防止器HS41X-10A-HS41X-16A

一、倒流防止器主要特点：

HS41X-16A倒流防止器用于防止生饮用水管道发生回流污染的安全装置，是引进*技术自行研制开阀的、安全可靠、防止饮用水回流污染的阀门，以确保生活饮用水的卫生和安全。HS41X-16A安全型防污隔断阀是在两个止回阀之间加一个排水器组成。该过滤器排水器上腔用高压软管与*级止回阀进口端连接。（图一），*、二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为两个止回阀串联而成。

二、倒流防止器适用范围：

城建、化工、冶金、石油、制药、食品、饮料、环保。

三、倒流防止器主要外形及安装尺寸：

型号	DN	16-AL	16-L	D	Φ	n-d	h2
HS41X-16A	50	455	41	165	125	4-Φ18	190
	65	480	430	185	145	4-Φ18	200
	80	570	500	200	160	8-Φ18	225
	100	710	640	220	180	8-Φ18	248
	125	800	730	250	210	8-Φ18	276
	150	910	830	285	240	8-Φ23	308
	200	1090	1000	340	295	12-Φ23	356
	250	1315	1200	405	355	12-Φ25	410
	300	1475	1360	460	410	12-Φ25	485
	350	1690	1560	520	470	16-Φ25	528
	400	1860	1720	580	525	16-Φ30	595
	500	2120	1960	715	650	20-Φ34	665

四、安装要求：
1. 倒流防止器必须水平安装，安装地点环境应清洁，有足够的维护空间，安全型倒流防止器配有空气隔阻器，其出口必须接至排水管网或下水道中。
2. 安装地域应设排水设施。
3. 阀前应装闸阀（蝶阀）过滤器及橡胶软接头（或伸缩器），阀后装闸阀（蝶阀）。
五、倒流防止器安装部位：
1. 自来水管网接入用户的接户管水表后面。
2. 生活用水管道上接出非生活饮用水和排污管，安装于接出管起端。
3. 生活饮用水水箱的进水管上（水箱底部进水时）。
4. 生活饮用水管道上串联加压泵时安装于泵吸水管上。
5. 安装地应保持环境的清洁卫生，必要时对环境进行消毒。
