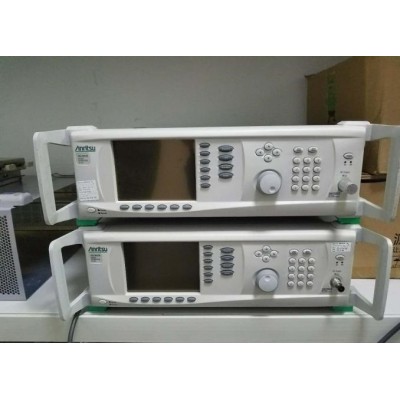

Anritsu安利MG3692B信号发生器

简介：

安立(ANRITSU)公司通过增强MG3690A系列射频/微波信号发生器的功能，开发出新的MG3690B系列(从MG3691B到MG3696B)产品。每种型号均可单独产生高输出功率的本地信号，这对于开发和制造采用无线电设备的微波电路是必不可少的。 JIANG

新的MG3690B系列能够在20GHz (微波电路使用的典型频率)时，产生高达23dBm的输出功率，即使是在40 GHz时，也能达到19dBm。这种高性能使MG3690B系列的单一装置能够产生一种高输出功率的信号，从而有助于降低客户的成本。

此外，由于MG3690B系列发生器实现了5ms秒，典型值)的频率切换时间，因此可以缩短测量时间，适于在设备测量系统、雷达和其它需要高速频率切换的设备应用中充当信号源。

主要功能和性能

1．频率为10GHz时的输出功率：19dBm（标准）/25dBm（使用选件）

频率为20GHz时的输出功率：17dBm（标准）/23dBm（使用选件）

频率为40GHz时的输出功率：6dBm（标准）/19dBm（使用选件）

2．频率范围：2GHz～65GHz

MG3692B：2GHz－20GHz

MG3693B：2GHz－30GHz

MG3694B：2GHz－40GHz

MG3695B：2GHz－50GHz

MG3696B：2GHz－65GHz

3．分辨率带宽：0.01Hz

4．单边带相位噪声：频率为10GHz时

1KHz偏差：-86dBc/Hz（标准）/-100dBc/Hz（使用选件）

10KHz偏差：-83dBc/Hz（标准）/-107dBc/Hz（使用选件）

5．脉冲调制特性：小脉冲宽度：10nS(>=2GHz)

市场与用途

卫星和微波电路：适用于开发/制造射频组件和无线电设备

各种雷达：适用于开发、制造和雷达信号仿真
