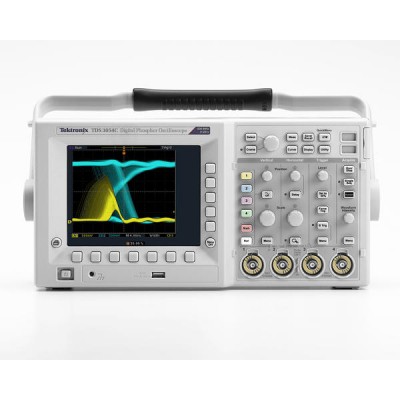

​Tektronix泰克TDS3034B示波器

Tektronix泰克TDS3034B示波器

产品品牌：Tektronix/泰克TDS3034B示波器 JIANG
TDS3000B系列电气特性
  TDS3012B TDS3014B TDS3024B TDS3032B TDS3034B TDS3044B TDS3052B TDS3054B TDS3064B
带宽 100MHz 100MHz 300MHz 300MHz 400MHz 400MHz 500MHz 500MHz 600MHz
通道数量 2 4 4 2 4 4 2 4 4
每条通道上的取样速率 1.25GS/s 1.25GS/s 2.5GS/s 2.5GS/s 2.5GS/s 5GS/s 5GS/s 5GS/s 5GS/s
zui大记录长度                            　所有型号上10K样点
垂直分辨率                                　所有型号上9位
垂直灵敏度（/格）                         所有型号上1mV-10V
垂直精度                                    所有型号上±2%
zui大输入电压（1MΩ）    　　所有型号上150VRMSCATⅠ(使用标准10X探头时300VCATⅡ)
位置范围 　　　　　　　　　　　　　　　　　　所有型号上±5格
BW极限 20MHz 20MHz 20,150MHz 20,150MHz 20,150MHz 20,150MHz 20,150MHz 20,150MHz 20,150MHz
输入耦合　　　　　　　　　　　　　　　　　所有型号上AC，DC，GND
输入阻抗　　　　　　　　　　　　　选择所有型号上并联13pF或50Ω端子时1MΩ
时基范围
  4ns-10s/格 4ns-10s/格 4ns-10s/格 4ns-10s/格 4ns-10s/格 4ns-10s/格 4ns-10s/格 4ns-10s/格 1ns-10s/格
时基精度显示监视器                        所有型号上20ppm
显示监视器　　　　　　　　　　　　　　　所有型号上彩色有源矩阵LCD
订货信息
TDS3012B TDS3014B
TDS3024B TDS3032B
TDS3034B TDS3044B
TDS3052B TDS3054B
TDS3064B
标准配件
探头
每套两个P3010 10X无源探头（TDS3012B)；
每套四个P3010 10X无源探头（TDS3014B)；
每套两个P6139A　10X无源探头(TDS3032B,TDS3052B)；
每套四个P6139A　10X无源探头(TDS3024B,TDS3034B,TDS3044B,TDS3054B,TDS3064B)。
说明书：用户手册，快速参考手册和编程人员手册。
电源线
配件盘
前面板护照：设有便于存放使用手册和3.5英寸软盘的夹层。
可溯源的NIST校准证书。
选件
TDS3TMT－电信模板测试应用模块。
TDS3AAM－高级分析应用模块。
TDS3LIM－极限测试模块。
TDS3VID－扩展视频应用模块。
TDS3SDI－串行数字视频模块。要求4通道TDS3000B系列示波器。
TDS3GV－GPIB、VGA、RS-232接口和TDSPCS1 OpenChoiceTM通信软件。
TDSPCS1 OpenChoiceTM通信软件－一系列应用程序，可以在MS Windows PC和泰克示波器之间快速简便地传送数据和通信。在单许可包中提供，包括在TDS3GV通信模块中。zui小系统要求：MS Windows98 SE,XP Professional,ME或2000。MS Office 2000或XP（仅适用于TDS工具条）-Excel2000或2002；Word2000或2002。
WaveStarTM 示波器软件－MS Windows98/ME/2000/NT4.0应用程序。
