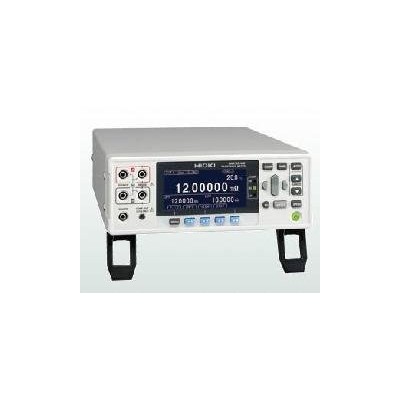

HIOKI日置RM3545-01电阻计

日置HIOKI电阻计RM3545, RM3545-01日置HIOKI电阻计

电阻计RM3545

支持超高精度·多通道(4端子20ch)JIANG

基本精度0.006%，小分辨率0.01μΩ，大测量电流1A

可测范围0.00μΩ(测试电流1A)~1200MΩ

使用多路转接器单元Z3003(选件)可进行多点测量(4端子20ch)和可综合判断的多路转接器功能(仅限RM3545-02)

开路端口电压20mV以下的低功率电阻测量

高速支持自动化判别，从测量开始到判断输出快2.2ms

产品介绍视频

微电阻计的使用方法：接触电阻的测量（低电流电阻测量）

连接器的接触电阻和用于小信号的继电器的接点电阻的低电阻测量方法分别按照JIS标准和IEC标准来制定。可以使用电阻计RM3545进行对应的低电流电阻测量（干电路测试）。为了不破坏接触部分的氧化物层，可以在开路端子电压20mV以下、测试电流1mA以下进行0.1μΩ～1kΩ的测量，适用于接触电阻检查。

微电阻计的使用方法：对热电动势的影响进行补偿

低阻测量中由于不同金属的连接部分所产生的电压（热电动势）不同，有时会导致测量值不稳定。电阻计RM3545具备对热电动势的影响进行补偿的“偏置电压校正（OVC）功能”。适用于对如汇流排焊接部分这类低电阻进行测量。

4端子测量电阻率

使用RM3545，可使用损耗较小的4端子方法来测量电阻率。

基本参数

电阻测量量程    量程10 mΩ (大显示12.00000 mΩ, 分辨率 10 nΩ)～1000 MΩ (大显示1200.0 MΩ, 分辨率 100 kΩ), 12档切换

[LP ON时] 量程1000 mΩ (大显示1200.00 mΩ, 分辨率 10 μΩ)～1000 Ω(大显示1200.00 Ω, 分辨率 10 mΩ), 4档切换

基本精度: ±0.006 % rdg. ±0.001 % f.s.

测量电流    DC 1 A～1 μA以下、[LP ON时] 1 mA～5 μA

开路端口电压    DC 20V (量程10 kΩ～), 大5.5 V (量程～1000Ω)

[LP ON时]大 DC 20 mV

温度测量    -10.0～99.9 °C, 基本精度： ±0.50 °C (和温度探头Z2001的组合精度), -99.9～999.9 °C (模拟输入)

测量速度    FAST (2.2 ms), MED (50 Hz: 21 ms, 60 Hz: 18 ms), SLOW1 (102 ms), SLOW2 (202 ms)

功能    温度补偿, 温度换算, 截止电压补偿 (OVC), 比较器 (ABS/REF%), BIN, 锁键 (OFF/菜单锁定/整体锁定), 选择位数显示功能 (7位/6位/5位), 电源频率设置 (AUTO/50Hz/60Hz), 缩放, 判断音设置, 自动保持, 平均值, 统计运算, 面板保存/读取, D/A输出

多路转接器    [仅限RM3545-02]支持单元：Z3003（多2个单元）

通讯接口    从GP-IB (仅限RM3545-01)/ RS-232C/ PRINTER (RS-232C)/ USB 中选择其一

远程功能/ 通讯监视功能/ 数据输出功能/ 存储 (50个)

电源    AC100～240 V, 50/60 Hz, 额定功率: 40 VA

体积及重量    215W × 80H × 306.5D mm, [RM3545, RM3545-01] 2.5 kg, [RM3545-02] 3.2 kg

附件    电源线 ×1, 夹型测试线L2101 ×1, 温度探头Z2001 ×1, EXT I/O用公头连接器 ×1, 使用说明书 ×1, 应用软件光盘 ×1, USB连接线 (A - B 型) ×1, 备用保险丝 ×1

测试线/输入扫描器

Ol2101

夹型测试线 L2101

RM3544系列用， B: 83mm, L:1.5m

Ol2102

针型测试线 L2102

RM3544系列用， B: 140mm, L:1.5m

Ol2103

针型测试线 L2103

RM3544系列用， B: 138mm, L:1.5m

Ol2104

4端子测试线 L2104

RM3544系列用， B: 118mm, L:1.5m

Opanduandeng

比较器判断灯 L2105

RM3544/3548系列用，2m

Oz2001

温度探头 Z2001

RM3544系列用，1.75m

Oz3003

多路转接器单元 Z3003

用于RM3545-02，4线 10ch·2线 21ch的扫描测量

详细内容 >>

PC通讯

*9151-02仅适用于RM3545-01

O9637

RS-232C 连接线 9637

9pin-9pin，1.8m长

O9638

RS-232C 连接线 9638

9pin－25pin，交叉型线缆/1.8m长

O915102

GP-IB连接线9151-02

2m长
